Mikrovia PCB: Tasarım ve maliyet değerlendirmesi

Kırık bir akıllı telefon veya akıllı saatin kasasını hiç açtınız mı?? Eğer evetse, bu kadar küçük cihazlara yerleştirilmiş küçük devrelere aşina olacaksınız. Farklı elektronik bileşenler her geçen gün küçülüyor. ancak, bu cihazların performansı önemli ölçüde artıyor. Bu değişiklik, microvia PCB nedeniyle meydana geldi..

Bu bilgilendirici yazıda, microvia PCB tasarımı ve maliyet değerlendirmesi hakkında bilgi edineceksiniz. Ayrıca, zorluğunu açıklayacağız. Mikrovia PCB'lerinin ne olduğuna ve neden uygun maliyetli olduklarına bir göz atalım.

Mikrovia nedir PCB ?

Tüm PCB'ler, küçük deliklere sahip yığılmış pedler içerir. Bu delikler, akımın akması için birbirleriyle bir tür elektrik bağlantısına sahiptir.. Bu iletken delikler viyalardır..

Belirli ürünler, özellikle bilgi işlem endüstrilerinde ve telekomünikasyonda kullanılanlar, vias'lı özel bir PCB tipine ihtiyaç duyar. Bu tür PCB'ler, işlevselliği artırmak için çok küçük yollara sahip çok sayıda yüksek yoğunluklu katman içerir..

Mikrovia PCB'nin üç ana bölümü vardır:

  • Deliklere doğru: Bu mikro yollar devre kartının tüm katmanlarına nüfuz eder.
  • Gömülü yollar: Bu tür mikrovia, panoların orta katmanlarında bulunur.. Dahası, dışarıya çıkışları yok.
  • kör yollar: Bu mikro yollar tüm devre kartına nüfuz etmez. ancak, dış katmanı kartın en az bir katmanına bağlarlar.

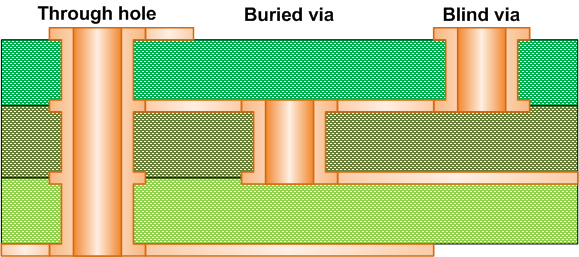

mikrovia pcb bileşenleri

Micorvia PCB'nin tasarım değerlendirmesi

Microvia PCB tasarımı, diğer geleneksel PCB'lere kıyasla en yüksek kablolama ve ped yoğunluğuna sahiptir. Dahası, daha küçük boşluklar ve iz genişlikleri ile gelirler.

Microvia PCB'nin boyutu son derece küçüktür. Böylece bunları en kompakt tasarımları oluşturmak için kullanabilirsiniz.. Ayrıca, bu viyaları yaklaşık bir sondaj deliği derinliğine kadar kullanabilirsiniz. 100 mikrometre. Microvia PCB için bir lazer matkap kullanmanız gerekiyor. Yani kısa namlusu nedeniyle, farklı açılımlarda herhangi bir sorunla karşılaşmıyorsunuz. Dolayısıyla bu teknoloji, açık delikli yollara kıyasla daha güvenilirdir..

Karmaşık devre kartları hakkında konuşurken, farklı uzmanlar mikro yol çözümlerini şiddetle tavsiye ediyor. Mikrovia nedeniyle oluşan gamze, bir şekilde işeme riskini artırıyor. ancak, uygun lehimleme koşulları ile kolayca kontrol edebilirsiniz. Dahası, ek mikrovia doldurma işlemi gamze riskini azaltabilir. Bu durumda, fazladan para ödemek zorunda kalacaksın.

0,65 mikrometre aralıklı BGA'lar için, mikro yollar çok uygundur. BGA'nın iz genişliğini azaltmak gerekebilir 90 mikrometre. Ya da bundan daha az.

Ayrıca, BGA 0.50 mikrometre aralığı ayrıca microvia PCB'ye ihtiyaç duyar. için mikro yolların ped boyutunu azaltmak gerekebilir. 75 mikrometre.

Microvia PCB için maliyet değerlendirmesi

Microvia çok küçüktür ve yüksek yoğunluklu katmanları bağlamak için kullanılır. IPC standartlarına göre, bu viyalar olmalı 150 mikrometre veya daha az çap. Microvia PCB'ler, kompakt devre kartı oluşturmak için çok faydalıdır. Bu panolar çeşitli nedenlerden dolayı çok pahalıdır.. Örneğin, karmaşık devreler ve kompakt tasarımlar içerirler. Dahası, fabrikasyonda karmaşık bir oluşum süreci içerir.

ancak, devre kartlarının maliyetini azaltmak için mikro yollar kullanabileceğiniz birkaç durum vardır.. Genel üretim maliyetini azaltabileceğiniz birkaç basit senaryo:

  1. Maliyeti azaltmak için katman sayısını azaltın

Tasarımınızda açık delikli yollar mı kullanıyorsunuz?? Artı, BGA için iz kaçışını kullanmak düzgün çalışmıyorsa. Bu nedenle, ara kanalını iç ve alt katmanlarda da kör yollar veya mikro yollar ile genişletmeyi düşünün..

  1. Elektrik katmanlarını ortadan kaldırın

Mikro yollar, yönlendirme kanalını en üst düzeye çıkarmak için çok yararlı olan en küçük boyuta sahiptir. Açık delikli yolların yerine mikrovia sokarak elektrik katmanını ortadan kaldırırsanız. Baskılı devre kartlarının maliyetini düşürebilirsiniz. Böylece, delikten geçen yolları mikro yollarla değiştirerek katmanı azaltacaktır.. Devre kartlarında daha az katman varsa, bu, bunların daha az maliyetli olduğu anlamına gelir.

Microvia PCB üretiminin zorluğu

Mikro yolların üretim süreciyle ilgili farklı zorluklar vardır.. Bu zorlukları yanlış yönetirseniz, ICD'lere ve kusurlara yol açabilir. ICD, birbirine bağlı kusurları ifade eder.. Bu kusurlar iç bakır tabakasının yakınında meydana gelir.. ICD'ler, açık devreler ve güvenilirlik sorunları gibi farklı sorunlara neden olabilir.. Ayrıca, devre arızasına neden olan yüksek sıcaklıklarda aralıklı sorunlarla karşılaşabilirsiniz.

ICD'leri tespit etmek zorlu bir süreçtir. Çünkü test sürecinde iyi çalışıyorlar. Montaj sırasında veya kullandıktan sonra sorunları tespit edebilirsiniz.. Bu nedenle, gelecekte sorun yaşamamak için panoları dikkatli bir şekilde imal etmek çok önemlidir..

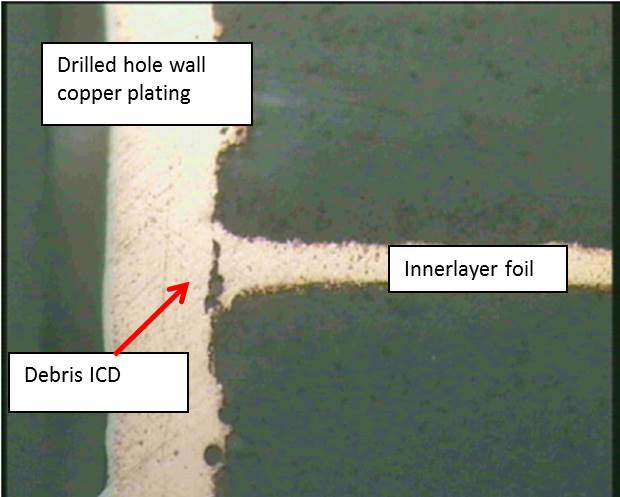

Enkaz bazlı ICD'ler

Mikrovia pcb'nin enkaz tabanlı ICD'leri

Yaygın ICD türlerinden biridir.. Bu, enkazın ara bağlantı deliği sırasında sona ermesi ve iç katman bakırına gömülmesi nedeniyle oluşur.. Bu en sık delik delme işlemi sırasında olur. Lazerleri kullanarak microvia PCB'yi delmenize rağmen. Ve lazer, diğer delme işlemleri kadar fazla kalıntı oluşturmaz.. Bu nedenle, mikro yolların daha az ICD şansı var. hala, üreticilerin dikkatli olması önemlidir.

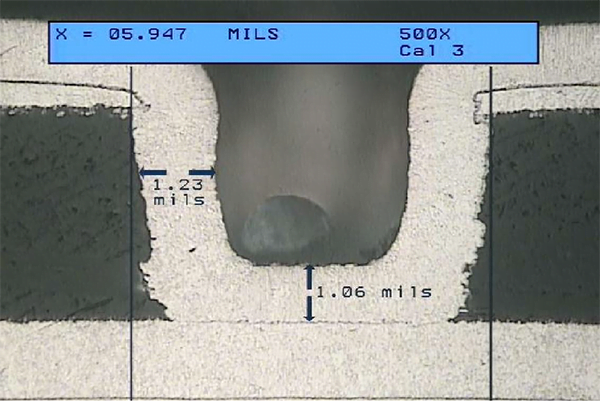

Boşluklar ve güvenilirlik

Mikro viyalar için bakır kaplama işlemi sırasında ortaya çıkan diğer problemler çukurlardır., eksik doldurma, ve boşluklar. Bu kusurlar veya kusurlar güvenilirlik sorunlarına yol açabilir. Eksik bakır doldurma, mikro yollardaki stres seviyelerini artırır. Dahası, yorgunluk ömürlerini azaltır.

Boşlukların mikro yollar üzerindeki etkisi, boşluğun farklı özelliklerine bağlıdır.. şekil gibi, yer, ve boyut. Örneğin, Küçük ve küresel boşluklar, mikro yolların yorulma ömrünü artırabilir. Dahası, aşırı işeme durumları hayatlarını azaltır.

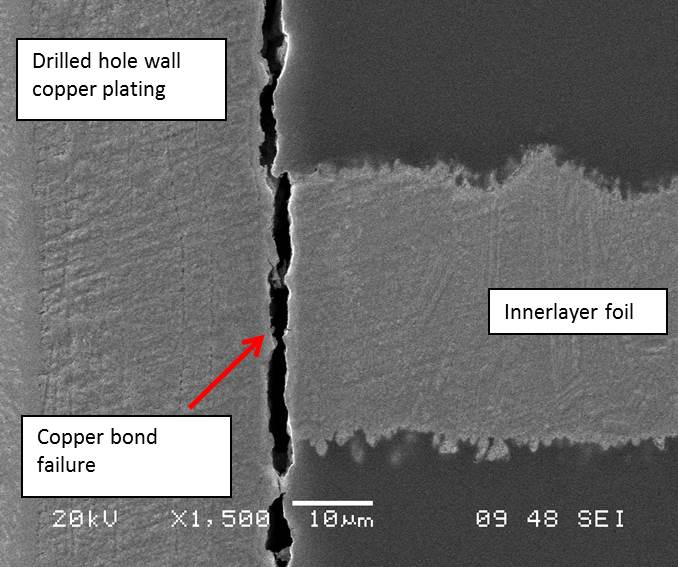

Bakır bağ arızası ICD'leri

Bakır bağ arızası, başka bir yaygın ICD türüdür. Bu, montaj veya kullanım sırasında yüksek stres nedeniyle oluşabilir.. Ayrıca, bakırın zayıf bağı nedeniyle de oluşabilir.. Bakır bağları başarısız olduğunda, ara bağlantı kusurları oluşur. Bu durumda, bakır bağlantı fiziksel olarak kopuyor. Bakır bağı zayıfsa, yüksek bağ kırılma olasılığı var.

Bakır bağı neden başarısız olur? farklı sebepler var. Örneğin, birçok üretici daha kalın PCB'ler ve kurşunsuz lehimleme sıcaklıkları kullanır. Dahası, deliklerin büyük boyutu ve dalga lehimleme de bakır bağ arızasına neden olabilir. Bakır bağ arızası, standart yollarda ve mikro yollu PCB üretiminde de yaygın bir sorundur..
