Bluetooth bugünlerde her yerde! Akıllı telefonlarda bulabilirsiniz, kulaklıklar, hoparlörler – Kablosuz olarak bağlanan hemen hemen her cihaz muhtemelen Bluetooth kullanıyor. Dolayısıyla, kablosuz işlevsellik gerektiren yeni bir elektronik ürün oluştururken, Bluetooth eklemek genellikle mantıklıdır. Bunu gerçekleştirmek için, genellikle özel tasarlanmış bir Bluetooth devre kartına ihtiyacınız vardır. Bu blog yazısında, Etkili Bluetooth PCB Kartı tasarımı konusunda rehberlik sağlayacağız. Başlamak, Bluetooth devre kartları hakkında temel bilgileri tanıtacağız.
Bluetooth Devre Kartlarını Anlamak
İlk, nasıl olduğunu gözden geçirelim Bluetooth teknolojisi İşler. Bluetooth, cihazlar arasında iletişimi sağlamak için radyo frekanslarından yararlanır. Şu tarihte çalışıyor: 2.4 GHz, Wi-Fi gibi diğer standartlara benzer kablosuz bağlantıları etkinleştirebilir. Etkili menzil şunları kapsar: 1 santimetre dışarı 100 metre. Bluetooth'un önemli bir yönü, cihazların bilgi alışverişinde bulunabilmesi için eşleşmesi ve yetkili benzersiz bir kod oluşturması gerektiğidir.. bunlara ek olarak, Bluetooth donanımlı donanım, aktif olarak veri aktarımı yapılmadığında bekleme moduna girerek enerji tasarrufu sağlayabilir.
Bluetooth PCB kartı, özellikle Bluetooth özelliklerini etkinleştiren baskılı devre kartını ifade eder.. Bir Bluetooth modülü veya çipi içerir, sinyalleri iletmek/almak için bir anten, kablosuz verileri işlemek için bir mikrodenetleyici, ve kapasitörler gibi destekleyici bileşenler, dirençler, ve transistörler. Bluetooth modülü, bir temel bant denetleyicisiyle birlikte radyo alıcı-vericisini içerir, protokol yığını, arayüz yazılımı, ve dahası. PCB üzerindeki kaliteli anten yerleşimi, bağlı cihazlar arasında iyi bir kablosuz menzil sağlar. Uygulamanın beklediği veri çıkış hızları için bant genişliğini korurken güç tüketimini yönetmek için dikkatli devre tasarımı gereklidir..
Bluetooth Devre Kartlarının Uygulamaları
Bluetooth teknolojisi çok çeşitli uygulamalar için kablosuz bağlantı sağlar, dahil olmak üzere:
- Konum algılama için perakende işaretçileri
- Endüstriyel sensör veri toplama
- Kablosuz kulaklıklar gibi ses ürünleri
- Oyun kumandaları ve bilgisayar çevre birimleri
- Ev otomasyon kontrol sistemleri
- Kameralar, yazıcılar, telefonlar ve tüketici elektroniği
Aynı çekirdek Bluetooth protokolünden yararlanırken, uygulama ve optimizasyon, kullanım senaryosu veri hızlarına bağlı olarak bu uygulamalar arasında önemli ölçüde farklılık gösterir, bağlantı modları, çalışma aralığı, ve güvenilirlik talepleri.
Wi-Fi ile karşılaştırıldığında, Bluetooth daha düşük tepe hızları ve daha sınırlı menzil sunar, özellikle duvarlardan veya diğer engellerden. ancak, sürüm 5.0 önceki sürümlere göre daha iyi verim sağlar. Önemli olan, Bluetooth nispeten düşük güç tüketimini korur, güvenlik korumaları, küçük çevresel cihazlar için destek, ve yaygın uyumluluk.
Bluetooth özellikli bir PCB geliştirirken, Mühendisler, uygulamaları için sinyal bütünlüğünü güçlendirmek ve parazit/paket kaybını en aza indirmek için çeşitli tasarım kararları alırlar.. Sonraki, Bluetooth devre kartlarının performansını optimize etmek için bazı bilgiler sunacağız.

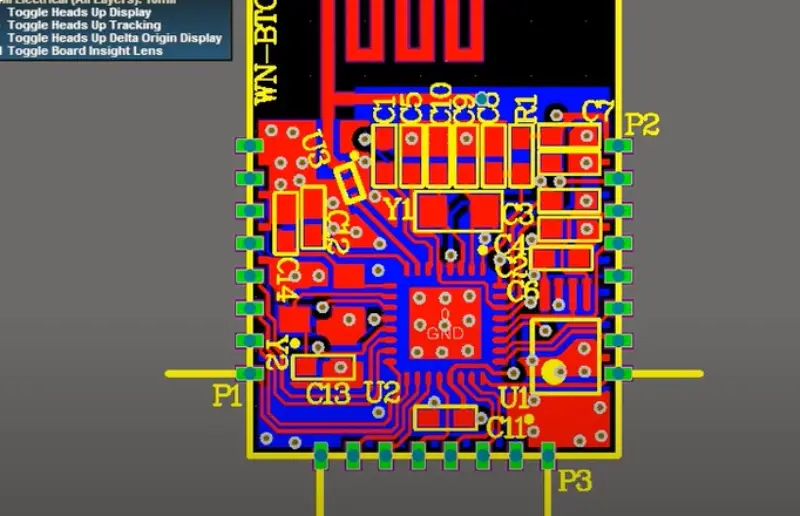

Bluetooth PCB Kartı Tasarımı İçin Dikkat Edilmesi Gerekenler ve İpuçları
- Sertifikalı Modülleri Kullanın
Microchip veya Silicon Labs gibi satıcılardan önceden sertifikalı bir Bluetooth modülü kullanmak, Bluetooth radyosunu paketleyerek entegrasyonu basitleştirir, ayarlı anten, donanım yazılımı yığını, ve mikro denetleyiciyi bağımsız bir çözüme dönüştürün. Modüller, mühendislik ekiplerinin tasarrufunu sağlamak için düzenleyici kurumlar tarafından gerekli testlerden ve sertifikasyondan geçmektedir.’ çaba. Karmaşık RF düzenlerini ve anten ayarını ortadan kaldırarak pazara daha hızlı ulaşma olanağı sağlarlar. Ortak sertifikalı modüller, Bluetooth iletişimlerini yönetmek ve GPIO'lar üzerinden G/Ç çevre birimlerini kontrol etmek için entegre ARM işlemcilere sahiptir, SPI, 2C, ve PWM pinleri.
- Anteni Dikkatlice Konumlandırın
Kablosuz bağlantıyı sağlayan anten, kartın kenarına dikkatlice yerleştirilmelidir., mümkün olduğunda plastik bir RF bölmesi içine alınmış. Yakındaki herhangi bir bakır uçak, PCB izler, pedler, veya çokgen dökülmeler RF performansını düşürebilir, bu nedenle Bluetooth yongası satıcıları ayrıntılı düzen yönergeleri sağlar. Bunlar, anten bölümünün üstündeki ve altındaki katmanlarda lehim maskesi kenarlarına kadar açıklık alanları gerektirir. Sinyal katmanlarını yere diken yollar radyasyonun kontrol altına alınmasına yardımcı oluyor. Kartın bir ucuna veya köşesine bir Bluetooth anteni yerleştirecek şekilde şekillendirilmesi, onu diğer elektronik cihazlardan ayırır.
- Parazit Azaltma
Kalabalık 2,4 GHz frekans bandını kullanan Bluetooth ile, diğer kablosuz sinyallerden kaynaklanan girişim, bağlantıyı bozabilir ve veri hızlarını düşürebilir. Kaynaklar WiFi yönlendiricilerini içerir, Zigbee cihazları, mikrodalgalar, kablosuz video ekipmanı, ve daha fazlası aynı frekansları paylaşıyor. Bluetooth PCB'nin çalışacağı ortamı dikkatlice değerlendirin, ve mümkün olduğunda kartı, parazit yaptığı bilinen radyolardan uzağa konumlandırın. Antenin etrafında ek koruma, gürültü filtreleme bileşenleri, ve yazılım teknikleri parazit sorunlarının azaltılmasına yardımcı olabilir.
- Güç tüketimi
Bluetooth, Wi-Fi'dan daha düşük güçte olacak şekilde tasarlandı, ancak yine de kabul edilebilir pil çalışma süresi için optimize edilmesi gerekiyor. Kullanım modlarını tahmin ederek ayrıntılı sistem güç bütçeleri geliştirin, gönderme/alma döngüleri, boşta dinleme süresi, ve benzeri. Daha düşük güçlü Bluetooth modüllerini ve mikro denetleyicileri seçin, veri aktarımları arasında güç tasarrufu sağlayan uyku modlarını kullanın, etkinlik zamanlamasını en aza indirin, ve tek bir şarjla çalışmayı genişletmek için benzer teknikler. PCB tasarımı sızıntı yollarından kaçınmalı ve Bluetooth bileşenlerine istikrarlı temiz güç iletilmesini sağlamalıdır.
- Fiziksel boyut kısıtlamaları
Taşınabilir olması gereken bir Bluetooth PCB cihazı tasarlarken, fiziksel boyut sınırlamaları dikkate alınmalıdır. Cihazın sığacağı muhafaza, genel PCB boyutuna kısıtlamalar getirir. bunlara ek olarak, çünkü cihazın muhtemelen Bluetooth bağlantısının ötesinde diğer işlevleri gerçekleştirmek için bileşenler içermesi gerekiyor, PCB alanının dikkatli bir şekilde yönetilmesi gerekiyor. Çip paketi boyutlarının ve konumlarının dikkatli bir şekilde seçilmesi, mevcut alanın kullanımının optimize edilmesine yardımcı olabilir.
- Gerçek Dünyadaki Müdahaleleri Düşünün
Su ve metal nesneler gibi günlük malzemeler Bluetooth radyo dalgalarını kolayca engeller, kısaca bile 1-2 metre mesafeleri. Mikrodalgalar, Wifi, ve diğer tüketici elektronikleri 2,4 GHz bandını tıkıyor. Antenlerin metal kalkanlarla kapatılması, bağlantıyı daha da kötüleştirir. Ters mesafe sinyal kaybının karesi ilişkisini bekleyin. Telafi etmek, daha yüksek kazançlı bir anten veya daha düşük veri hızları kullanın. Prototiplerin gerçek işletim ortamlarında test edilmesi, gerekli parazit azaltma önlemlerini belirler.
- Test yapmak & sertifika
Bluetooth PCB tasarımını çok çeşitli çalışma ortamları ve kullanım koşulları altında titizlikle test etmek, üretime geçmeden önce hayati öneme sahiptir.. Kablosuz menzili ve verimi belirlemek için kart ve harici girişim kaynakları için farklı konumları ve yönelimleri test edin. Entegrasyon sırasında hedef cihaz yazılım yığınları ve işletim sistemleriyle uyumluluğun sağlanması. En sonunda, Nihai ürünlerin tam kalifikasyonu ve markalanması için Bluetooth SIG'ye gönderin.
daha fazla okuma: PCB Testi Neden Gereklidir??
Sonuç
Bluetooth kablosuz teknolojisi, her zamankinden daha fazla yerleşik uygulama ve cihazı güçlendirmek için gelişmeye devam ediyor. Bluetooth bağlantısının entegre edilmesi, en iyi performans için donanım ve yazılım tasarımının inceliklerini ortaya çıkarır, bileşen seçiminden anten yerleşimine ve parazitin azaltılmasına kadar. Sertifikalı modüllere ilişkin rehberliği takip etmek, anten izolasyonu, güç optimizasyonu, çevresel güvenilirlik testi, ve son sertifikasyon etkili bir geliştirme süreci yaratır. Bluetooth devre kartlarını tasarlarken dikkate alınması gereken önemli noktalara ilişkin bu bilgilerle, mühendisler güvenilir kablosuz kontrol için Bluetooth özelliklerinden tam olarak yararlanabilirler, iletişim, güncellemeler, ve daha fazlası yeni nesil ürünlerinde.
