Baskılı devre kartları tarihsel olarak ayırt edici bir yeşil renkle ilişkilendirilmiştir.. ancak, teknoloji ilerledikçe, PCB'ler çeşitli renklerde görünmeye başladı. Bu, baskılı devre kartlarının neden çeşitli renklerde bulunduğunu ve üretim ihtiyaçlarınız için doğru olanı nasıl seçeceğinizi merak etmenize yol açabilir.. Bu makalede, keşfedeceğiz 7 ana PCB renkleri, projeniz için en uygun olanı seçmenize yardımcı olacak bilgiler sunar.
PCB renkleri, doğal bakır rengini göstermek yerine levhaları kaplamak için kullanılan pigmentli ciladan gelir.. Bir PCB'nin spesifik rengi, PCB'nin rengine göre belirlenir. lehim maskesi, levha üzerindeki bakır izleri üzerine uygulanan koruyucu bir kaplamadır. Renkli lehim maskesinin amacı metalik bakırla kontrast sağlayarak izlerin net bir şekilde tanımlanabilmesini sağlamaktır.. bunlara ek olarak, lehim maskesi bakıra olası kısa devrelere karşı bir miktar koruma sağlar ve aynı zamanda fiziksel aşınma ve yıpranmaya karşı bir savunma katmanı sağlar. Etraflı, PCB board colors serve functional purposes beyond just aesthetics – the colors allow for easier inspection of the boards and help shield the delicate copper traces.
Muayene için açık olan en yaygın lehim maskesi rengidir.. Büyük popülaritesi nedeniyle, çoğu insan tüm PCB'lerin yeşil renkte olduğunu yanlış anlıyor. Yeşil renk PCB'ye şeffaflık verir, beyaz renkli bir metinle parlak bir kontrast oluşturduğundan, böylece okunabilirliği artırır. Ayrıca, yeşil kaplama, daha az ışık yansıttığı için parlamayı en aza indirmeye yardımcı olur. Bu nedenle, yeşil, kapsamlı inceleme gerektiren PCB'ler için önemli bir seçimdir. Renk kodu #008C4A'dır..
Mavi lehim maskesi, ağır etiket panoları için mükemmel bir seçimdir., ile belirgin bir kontrast sunduğundan serigrafiler. Mavi bir devre kartı siyah kadar olağanüstü olmasa da, yeşil, veya beyaz, mükemmel bir estetik seçim sağladığı için hala idealdir. Mavi bir PCB, bir LCD'ye montaj için mükemmeldir. Bunun nedeni, parlak bağlamsal renkler ve keskin kontrast oluşturan kenarlar üretmemesidir.. Renk kodu #4990E2.
Sarı lehim maskeleri dünya çapında büyük ilgi görüyor. Diğer yeni renkler gibi, sarı, farklı ihtiyaçların karşılanmasına kolayca yardımcı olabilir, tarz gibi, görünürlük, ve temizlik. Sarı da eğlenceli bir renk olmasına rağmen, büyük bir aksaklığa sahip. Renk kodu #F6A624.
Beyaz PCB lehim maskeleri farklı ortamlarda temiz göründükleri için büyük popülerlik kazanıyor. Beyaz bazen parlak gösteri modelleri olarak anılsa da, izleri gizlemeye yakınlığı nedeniyle ideal değildir. Tek bir tepe lambası ile çalışırken, beyazı incelemek zordur Baskılı devre kartı. Renk kodu #ECECDF'dir..
Çoğu PCB üreticisi, sundukları belirli faydalar nedeniyle yavaş yavaş kırmızı lehim maskelerini benimsemektedir.. Kırmızı bir PCB kartı, mükemmel görünürlük sağlarken aynı zamanda uçaklar için iyi tanımlanmış kontrastlar sağlar., izler, ve boşluklar. Kırmızı bir arka plan, PCB serigrafi renklerine keskin bir görünüm verir. Renk kodu #D0011B'dir..

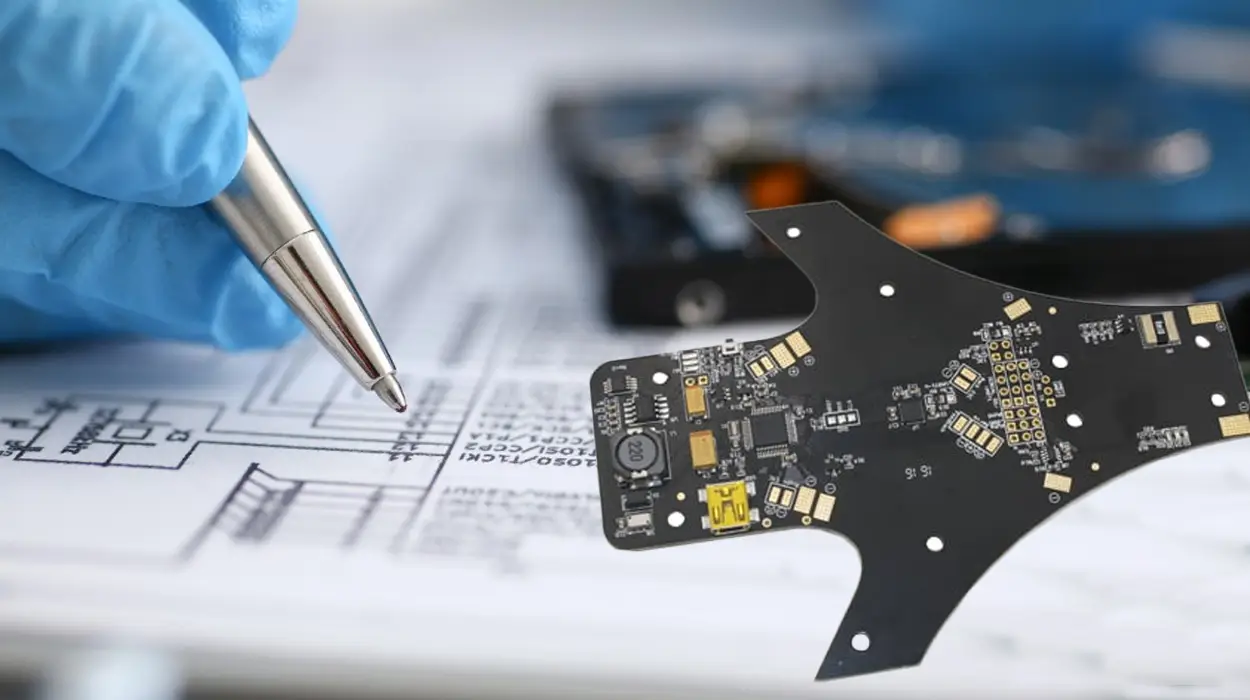

Siyah lehim maskeleri, beyaz lehim maskeleriyle aynı şekilde daha popüler hale geliyor. Siyah PCB'ler daha az kontrast sağlar, ve büyük bileşenlerle uğraşırken kolay etiketlemeye izin verirler. Yine de, en büyük eksikliği, bazı bileşenleri ışığı yakaladığında küçük bir gölge oluşturmasıdır., izlemeyi zorlaştırıyor. Siyah lehim maskeleri, serigrafiyi lekeleyebildikleri için yüksek ısıtma içeren uygulamalarda uygun değildir.. Ayrıca, siyah PCB, karbon ve kobalt karışımı içerdiğinden küçük bir iletkenliğe sahiptir. Onun renk kodu #000000.
Mor renk baskılı devre kartları için yaygın olarak seçilmez. Seçildiğinde, tipik olarak ya ayırt ediciliği nedeniyle ya da yönetim kurulunu belirli bir marka kimliğiyle ilişkilendirmenin bir yolu olarak kullanılır. Eğer bir mor PCB, artılarını ve eksilerini değerlendirmek önemlidir. Potansiyel bir dezavantaj, çoğu PCB üreticisinin bunu düzenli olarak sunmaması nedeniyle mor rengin diğer renklerden daha pahalı olmasıdır..
Evet, PCB'nin rengi birkaç önemli nedenden dolayı önemlidir:
Bir devre kartı denilince, PCB'nin renginin yeşil olduğu düşüncesi her zaman akla gelir.. Yani, neden yeşil yıllardır en çok tercih edilen renk olmuştur?
Çoğu PCB üreticisi, kırmızı veya pembe kadar parlak olmadığı için donuk bir yeşil tonu tercih eder.. Renk, daha parlak renklere kıyasla tahtada iyi ve uzun süre çalışır.
Diğer bir kritik faktör ise kontrast seviyeleridir.. Yeşil, PCB'nin boş alanlarında gözle görülür farklılıklar sağlar, yüzeyleri, ve izler. Böylece, onarım ve incelemeler yaparken bir sorunu tanımlamayı ve sıralamayı kolaylaştırır.
Yeşil renk uzun süredir var olduğundan, PCB üreticileri bunu evrensel renk kodu olarak kabul ettiler. Bu, üretim kaynaklarının PCB üreticileri tarafından kolayca erişilebilir olmasını ve büyük miktarlarda yaygın olarak kullanılabilir olmasını sağlar.. Yeşil PCB rengi RGB, çoğu insanın kullandığı renk olduğu için seri üretimi kolaylaştırır.
Seri üretim yüksek olduğunda, erişilebilirlik de daha fazla olur, böylece fiyatları önemli ölçüde düşürmek. Yeşil, uygun maliyeti nedeniyle çoğu PCB'de baskın olarak standart renktir. Ayrıca, lehim maskesinin renklerini özelleştirirken ekstra ödemeler gerekir.
Kartınız için uygun PCB mürekkebini seçerken, son rengi nasıl seçmelisiniz?
Lehim maskeniz üzerinde çalışırken, öne çıkan doğal renklerden biri yeşil. Genelde, yeşil var 0.1 mm kalınlık tabakası; bu nedenle tüm katların en incesidir. Ayrıca, green, çoğu PCB bileşeniyle iyi çalışacak ve onarımları ve montajı kolaylaştıracak şekilde geliştirildi.
Lehim maskesi rengini seçerken, ile güçlü kontrast sağlayan bir renk seçmek çok önemlidir. tahta alt tabaka ve serigrafi işaretler. Maske arasında yüksek kontrast, pano, ve işaretler net görünürlük sağlar. Bu görünürlük, mühendislere ve teknisyenlere lehimleme prosedürleri sırasında yanlış hizalama gibi olası sorunları belirlemede yardımcı olur.
Ürün tasarımında estetik çekicilik önemli bir rol oynar, bu nedenle PCB rengi seçerken görsel görünüm dikkate alınmalıdır. Örneğin, modern bir görünüme sahip bir ürün için siyah lehim maskesi uygun bir seçim olabilir., amaçlanan şık stil. Lehim maskelerine markalı renklerin uygulanması, ürünlerin uyumlu bir görünüm sağlamasına ve markanın tanımlanmasına da yardımcı olabilir. Şirketler markalama stratejilerine uyum sağlamak için PCB renklerinden yararlanabilir.
Bir PCB'nin rengini seçerken yeşil her zaman listenin başında gelir. tüm renklerden, yeşil, en makul fiyatlı ve büyük miktarlarda yaygın olarak erişilebilir.
PCB rengi seçerken, maliyet gibi pratik faktörleri tartmak önemlidir, kullanılabilirlik, ve üretim hususları. Geleneksel yeşil, yüksek kontrastıyla popüler olmaya devam ediyor, makul fiyatlandırma, ve yaygın kullanılabilirlik. ancak, beyaz gibi renkler, kırmızı, mavi, siyah, mor, ve sarı, gelişmiş incelenebilirlikten şıklığa kadar farklı avantajlar sunar, modern görsel stiller. Artık tüm PCB renk seçeneklerine kolayca erişilebiliyor, şirketler, benzersiz bir ürün kimliği ve stili tanımlarken aynı zamanda işlevsel ihtiyaçları karşılamak için lehim maskesi tonlarından yararlanabilirler. Farklı renk özelliklerinin etkilerini anlayarak, PCB tasarımcıları pratik hususları markalama hedefleriyle dengelemek için bilinçli seçimler yapabilir.
