Otomotiv PCB'leri çeşitli otomotiv elektronik sistemleri için kullanılan kritik bileşenlerdir., sensör sistemleri dahil, motor kontrolleri, Küresel Konumlama Sistemi, güvenlik sistemi, dijital gösterge, ve LED aydınlatma. Elektrikli ve hibrit araçlar giderek daha popüler hale geldikçe. Yüksek güvenilirliğe sahip olması gereken otomotiv PCB'lerine yönelik artan bir talep var, dayanıklılık, ve güvenli sürüş sağlamak için yüksek kalite. Aslında, otomotiv PCB'si yalnızca araç performansını ve operasyonel güvenliği iyileştirmekle kalmaz, aynı zamanda daha iyi bir sürüş deneyimi de sağlar. Bu nedenle, performans hedeflerine ve yüksek endüstri standartlarına ulaşabilmelerini sağlamak için dikkatlice tasarlanmalı ve üretilmelidirler.
Otomotiv PCB'lerinin Sahip Olduğu Özellikler
Geleneksel PCB'lerin aksine, Otomobillerde kullanılan PCB'ler, çalışmalarına yardımcı olan birçok özelliğe sahiptir., bunları tek tek tartışalım:
- Otomotiv endüstrisindeki karmaşık sistemler için uygulanabilir
Bir otomotiv, farklı zorluklarla başa çıkması gereken çeşitli karmaşık sistemler içerir., aşırı sıcaklıklar ve dış rahatsızlıklar dahil. Bu nedenle, otomotiv PCB'leri, çalışma sırasında bozulmaları azaltmak için bu aşırı koşullara dayanabilecek özelliklere ihtiyaç duyar.
- Büyük sıcaklık dalgalanmalarına uyum sağlayın
Otomotiv sistemlerinde, büyük sıcaklık dalgalanmaları olacak, bu nedenle otomobillerde kullanılan PCB'ler, bu tür büyük sıcaklık dalgalanmalarına dayanabilecek özelliklere sahip olmalıdır..
- Kimyasal korozyona karşı dayanıklı
Aracın elektronik sisteminin, aşındırıcı asit gibi çeşitli kimyasal korozyon tehdidiyle karşı karşıya kalması gerekir., organik çözücü, tuzlu su, vb. Bu nedenle, otomotiv PCB'si korozyona direnme yeteneğine sahip olmalıdır, böylece arabanın servis ömrünü uzatır.
- Yüksek güvenilirlik
Otomobillerde kullanılan PCB'ler yüksek güvenilirliğe sahip olmalıdır, çünkü bu, operasyon güvenliği ve hatta can güvenliği ile ilgilidir.. Genelde, araba devre kartları istikrarlı performansa sahip çok güçlü malzemelerden yapılmıştır ve zorlu ortamlarda normal şekilde çalışabilir.
- Farklı ortamlara uyarlanabilir
Araçlar tüm dünyada satılıyor, ve farklı bölgeler genellikle farklı sıcaklık ve nem gibi farklı çevresel özelliklere sahiptir.. Yani otomotiv baskılı devre kartı
Farklı ortamlara uyum sağlayabilmeli, bazı üreticiler belirli ortamlar için PCB üretecek olsa da.
- Kire karşı dayanıklı
Elektronik sistemlerde kir birikmesi kısa devre gibi birçok soruna neden olabilmekte ve nihayetinde araçların çalışmasını etkileyebilmektedir.. bu nedenle, otomotiv PCB'lerinin kir birikmesine karşı koyabileceğinden emin olmak çok önemlidir.. Normalde, Araba PCB üreticileri devre kartlarındaki kiri uzak tutmak için özel laminatlar kullanıyor, bu tür PCB'leri tozlu ortamlarda bile kullanabilmemiz için.
Farklı Otomotiv PCB Türleri
Var 6 baskılı türleri devre kartları otomotiv endüstrisinde yaygın olarak kullanılan:
Seramik PCB: Seramik substrat devre kartlarının çekirdeği alüminyum nitrür veya alüminadan yapılmıştır.. Mükemmel ısı iletkenliği ve yüksek sıcaklık direncine sahip özelliklere sahiptir..
HDI PCB'si: Geleneksel devre kartlarına kıyasla, HDI PCB daha yüksek kablolama yoğunluğuna sahiptir. Kör/gömülü mikroviyalar içerir, ve otomobiller için kullanılan HDI PCB'lerin minimum alanı yaklaşık 75μm/75μm veya daha küçüktür.
Yüksek frekanslı PCB: Yüksek frekanslı PCB'ler, araba çarpışmasını önleme veya öngörücü acil fren sistemlerinde yaygın olarak kullanılır., mikrodalga yüksek frekanslı sinyalleri iletmek için PCB'ye dayanan. PTFE veya hibrit seramikler yüksek frekans için mükemmel seçimlerdir. PCB malzemeleri, Düşük dielektrik kaybı içerirler ve yüksek frekanslı dalga vericileri ve alıcıları olarak kullanılabilirler..
Esnek PCB: Bu tür devre kartı katlanabilirlik avantajına sahiptir. fazla olduğu tahmin edilmektedir 100 bir otomobilde esnek PCB'ler kullanılır, ek olarak, kablo demetlerini değiştirmek için esnek PCB'lerin kullanılması bir trend haline geldi.
Sert esnek PCB: Sert esnek PCB'ler otomotiv endüstrisinde çok popüler, ve otomotiv LED aydınlatma sistemlerinde yaygın olarak kullanılır. Sert PCB ve esnek PCB'nin avantajlarını birleştirirler ve lehim bağlantılarını ve konektörleri azaltırlar..

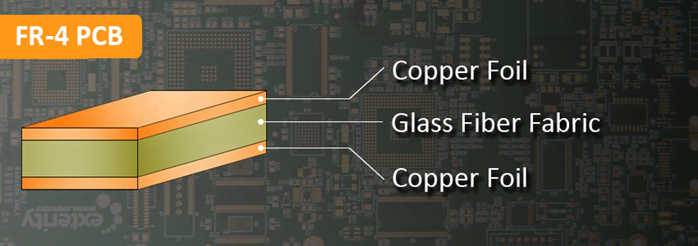

Metal alt tabaka PCB: Metal PCB'nin alt tabakası normalde alüminyum veya bakırdan yapılır.. Gibi geleneksel PCB'lerle karşılaştırın FR4 PCB'si, daha iyi termal iletkenliğe sahiptir.
Otomotivde PCB Uygulamaları
Bir arabada neredeyse her yerde otomotiv PCB'lerini bulabiliriz, aşağıda bazı yaygın uygulamaları listeledik, hadi dalalım…
- GPS Sistemleri
Modern arabalar temel olarak GPS navigasyon sistemleri ile donatılmıştır.. onu kullanarak, sokaklarda ve sokaklarda özgürce seyahat edebilir ve bilmediğimiz bir şehirde bile hedefe doğru bir şekilde ulaşabiliriz., ve bu çok kullanışlı ve yaygın olarak kullanılan sistem, otomotiv PCB'leri tarafından tahrik edilmektedir..
- Kontrol ve Bilgi Sistemleri
Araçtaki akıllı kontrol ve izleme sistemi ayrıca yakıt rezervini iletmek için çok sayıda karmaşık PCB kullanır., Fren lambası, ve gösterge paneline hız ışığı bilgisi, sürücünün daha iyi ve daha güvenli çalışabilmesi için.
- Yakın Alan Monitörleri
Yakın alan monitörleri, sürücüler için kör noktaları azaltabilir ve sürücülerin araçlarını daha iyi kontrol etmelerine yardımcı olabilir, daha kolay geri dönüp park edebilirler. Ve tüm yakın alan monitörleri, sinyali iletmek için otomotiv baskılı devre kartlarını kullanır..
- Ses/video ekipmanı
Günümüz arabalarına daha fazla fonksiyon veriliyor, çoğu ses ve video ekipmanı ile donatılmıştır, ve bu tür ekipmanların çalışmasının özü PCB'dir.. Ses ve video ekipmanı, sürücülere daha iyi bir sürüş deneyimi sağlayabilir, Örneğin, araba kullanırken müzik dinleyebilirler.
- LED Aydınlatma Sistemi
otomobiller için, LED ışıklar sadece aydınlatma işlevleri sağlamakla kalmaz, aynı zamanda aracın farklı tarzlarını oluşturabilir ve kişilik katabilir.. LED ışıklar, daha uzun bir kullanım ömrü ve aydınlatma verimliliği ile öne çıkar, ve PCB'ler operasyonlarında kritik bir rol oynar.
Otomotiv için Önemli Hususlar PCB Tasarım
Yüksek endüstri standartları ve özel uygulama ortamları nedeniyle, beklendiği gibi performans gösterebileceklerinden emin olmak için otomotiv PCB tasarımlarını ciddiye almalıyız. Bu bölümde, bir otomotiv PCB tasarlarken göz önünde bulundurulması gereken birkaç faktörü listeledik, öyleyse okumaya devam edelim.
Endüktans, iki indüktör veya iki PCB kablosu birbirine yaklaştığında üretilecektir.. Kompakt bir devre düzeni tasarlayarak ve kuplaj dengesini azaltarak, devredeki tüm indüktörlerin optimum yerleşimini sağlayabiliriz. ve var 2 otomotiv baskılı devre kartları tasarlarken uyulması gereken temel kurallar: İlk, indüktörler arasındaki boşluklar mümkün olduğunca geniş tasarlanmalıdır.; ikinci, indüktör hizalamasını, indüktör karışmasını en aza indirebilecek dik açılarda tasarlamamız gerekiyor.
- Kurşun Kaplin
Uçlar yakın yerleştirildiğinde karşılıklı endüktans oluşur ve kuplajı etkiler. Bu durumda, dönüş akımı yolu, ana akım yoluna mümkün olduğunca yakın tasarlanmalıdır., mevcut döngü alanını azaltmak için yayılan alanı azaltırken. Tasarım sürecinde mümkün olduğunda kabloların altındaki entegre topraklamanın dikkate alınması, otomotiv baskılı devre kartlarının performansını iyileştirebilir..
- Delikten topraklama
Delikten topraklama açısından, bir otomotiv PCB'sinin devre düzenini tasarlarken, Daha ince PCB bakırın, yolun parazitik endüktansının etkisini azaltacağını fark etmeliyiz., ve hassas alanlardaki viyalar endüktans modülü kurmalıdır.
- Topraklama ve Doldurma
Topraklama ve doldurma, otomotiv PCB tasarımının önemli yönleridir., ve uygun tasarım devredeki empedans sorunlarını önleyebilir. Tasarım sürecinde, aşağıdaki noktalar dikkate alınmalıdır: İlk, çok düşük empedanslı sürekli bir toprak alanı sağlamak gereklidir. İkinci, dolgu teli terminalleri ve diziler aracılığıyla toprağa bağlanması gerekir. En sonunda, bakır kaplı teli topraklayın.
- Sinyal bütünlüğü
Otomotiv uygulamalarında sinyal bütünlüğü için sinyallerin PCB üzerinde doğru şekilde yönlendirilmesi çok önemlidir.. Kontrollü empedans izlerini kullanın, iz uzunluklarının en aza indirilmesi, diferansiyel sinyalizasyon, analog/dijital sinyallerin izolasyonu, ve uygun yer düzlemleri. Bu yansımaları önler, girişim ve sinyal kalitesini korur.
- Termal Yönetim
Otomotiv PCB'leri sıklıkla yüksek güç seviyelerini idare ettiğinden etkili termal yönetim çok önemlidir. Sıcak noktaları belirlemek için termal analiz yapın, ve bakır ısı emici düzlemler gibi çözümleri uygulayın, termal yapıştırıcılar, stratejik bileşen yerleştirme, ve ısı dağıtım yolları. Bu, ısının yayılmasını sağlar ve bileşenleri bozan yerel birikmeyi önler.
- Otomotiv Tasarım Standartlarını Karşılamak
Güvenliği sağlamak için otomotiv tasarım standartlarına uyum zorunludur, güvenilirlik, ve mevzuata uygunluk. Aşağıdaki gibi ilgili standartlara aşina olun::
ISO 26262: Elektrikli ve elektronik sistemler için fonksiyonel güvenlik standardı.
EMC Standartları: Elektromanyetik uyumlulukla ilgili düzenlemeler (Örneğin., CISPR 25 ve ISO 11452).
Otomotiv Çevre Standartları: Çevresel faktörleri düzenleyen standartlar, sıcaklık dahil, nem, ve titreşim (Örneğin., ISO 16750).
- RF devresini optimize edin
Otomotiv kablosuz işlevselliği, kontrollü empedans boyutları aracılığıyla RF PCB performansının optimize edilmesine dayanır, kısa iz uzunlukları, koruyucu, uygun bileşenler, ve eşleşen arayüzler. Kapsamlı modelleme, prototip oluşturma ve ayarlama, RF devrelerini aracın zorlu kablosuz ihtiyaçlarını karşılayacak şekilde hizalayacaktır.
ile çalışmak Profesyonel Otomotiv PCB Üreticisi
Profesyonelliğiniz yoksa PCB tasarımı ve üretim bilgisi, profesyonel bir otomotiv PCB üreticisi aramanızı ve onlardan yardım almanızı öneririz.. Güvenilir otomotiv PCB kalitesini sağlamak için ilgili uzmanlığa ve proje deneyimine sahiptirler.. Çin'de en iyi PCB üreticisi olarak, MOKO zengin deneyime sahiptir otomotiv PCB üretimi ve montajı. HDI PCB'leri de dahil olmak üzere çeşitli otomotiv PCB'leri sağlıyoruz, esnek sert PCB'ler, esnek PCB'ler, metal çekirdekli PCB'ler, vb. Otomobillerde kullanılan PCB'ler, güvenlik ve güvenilirliklerini garanti altına almak için en yüksek standartlarda üretilmeli ve monte edilmelidir.. Bu nedenle, kaliteyi kesinlikle kontrol ediyoruz, ve tüm PCB'ler 100% kalite kontrol. Mühendislerimiz otomotiv PCB'sinde uzmandır. Proje ihtiyaçlarınızı ayrıntılı olarak anlayacak ve sizin için en uygun tasarımı özelleştirecekler. Otomotiv PCB imalat ve montaj tedarikçisi arıyorsanız, lütfen bizimle iletişime geçin. Size en kısa sürede yüksek kaliteli otomotiv PCB'leri sağlayacağız.
