Объединительная плата PCB — это высокоскоростная магистраль, которая превращает сложные вычислительные и коммуникационные системы в реальность.. Это специализированные платы, которые действуют как центральные межсоединения, позволяя соединять несколько печатных плат или модулей с точки зрения их физической и электрической инфраструктуры.. Проектирование печатных плат объединительной платы теперь стало более важным из-за увеличения скорости передачи данных, а также требований к полосе пропускания.. В этой статье подробно рассматриваются аспекты печатных плат объединительной платы, включая их особенности., преимущества, соображения дизайна, и трудности производства.
Что такое объединительная плата?
Печатная плата объединительной платы — это тип печатной платы, которая действует как магистральная или центральная точка соединения для других печатных плат или электронные компоненты в системе. Основная идея объединительной платы состоит в том, чтобы предложить физическую и электрическую инфраструктуру для соединения множества печатных плат., обычно через разъемы или слоты. Он действует как центральная шина или канал связи., позволяя различным платам или модулям взаимодействовать с другими платами и друг с другом.
Объединительная плата обычно содержит набор разъемов., слоты, и разъемы для добавления множества модулей, иначе известные как дочерние карты. Эти модули могут выглядеть как процессоры., модули памяти, карты ввода/вывода, или другие формы устройств.
Основные характеристики печатных плат объединительной платы
Высокая плотность соединений: Объединительные платы обычно имеют более высокую плотность соединений, поскольку у них много проводящие следы на них, которые связаны с несколькими платами или модулями на одном или нескольких уровнях.
Высокоскоростная передача данных: Высокоскоростная передача данных является основной функцией объединительной платы, поскольку она поддерживает эффективную и надежную связь, необходимую для обработки больших объемов данных на высоких скоростях в любой системе..
Целостность сигнала и распределение мощности: Печатные платы объединительной платы гарантируют целостность сигнала, что снижает вероятность потери сигнала из-за помех, а также может эффективно передавать энергию, гарантируя идеальное питание подключенных к ним дочерних плат..

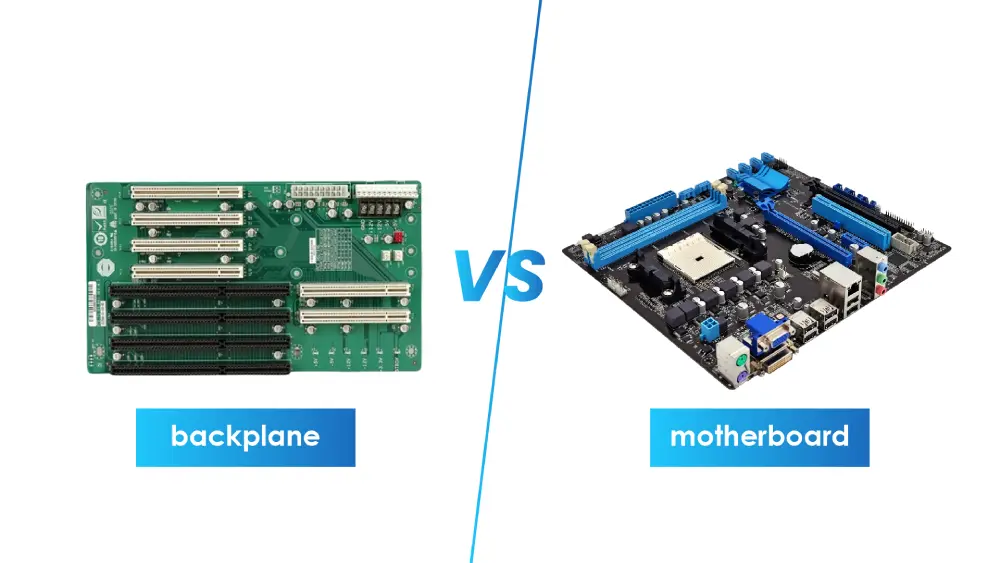

Объединительная плата против. Материнская плата: Какая разница?
Хотя объединительная плата и материнская плата имеют некоторое сходство друг с другом, поскольку они являются центральными печатными платами электронных систем., они действительно различаются по своим основным функциям и конструктивным особенностям.. Объединительная плата в основном действует как высокоскоростное соединение для ряда съемных плат или модулей.; его можно рассматривать как централизованный коммуникационный узел. С другой стороны, материнская плата разработана для размещения и интеграции различных важных компонентов, таких как процессор, Память, и слоты расширения, которые составляют ядро компьютерной системы. При проектировании объединительных плат обычно учитывается целостность высокоскоростного сигнала., распределение мощности, и модульная масштабируемость, в то время как материнские платы включают интеграцию и совместимость компонентов системной архитектуры..
Проблемы при производстве объединительных плат
- Толщина печатной платы: В объединительных платах, контролировать толщину сложно; Толщина должна увеличиваться, чтобы обеспечить согласование импеданса и целостности сигнала в этих объединительных панелях из-за необходимости в линиях передачи с контролируемым импедансом., силовые самолеты, и обратные пути.
- Большое количество слоев: Обычно, большое количество слоев (например. 20) характеризуют объединительные платы как средство размещения взаимосвязанных схем. Это создает проблемы при регистрации слоев., через выравнивание, и нажатие.
- Сложность в бурении: Толщина объединительных плат означает, что требуются сверла большего диаметра и более высокие соотношения сторон., требуется несколько проходов сверления для одного переходного отверстия, что обязательно повлияет на точность сверления и производительность.. дальнейшее чтение: Сверление печатных плат: Все, что вам нужно знать, здесь
- Им необходимо точное согласование импеданса в случае высокоскоростной передачи данных, чего трудно достичь из-за различных диэлектрических материалов и интерфейсов разъемов..
- Для производительности и надежности объединительной платы, высокая плотность разъемов требует точного выравнивания разъемов, а также целостности сигнала.

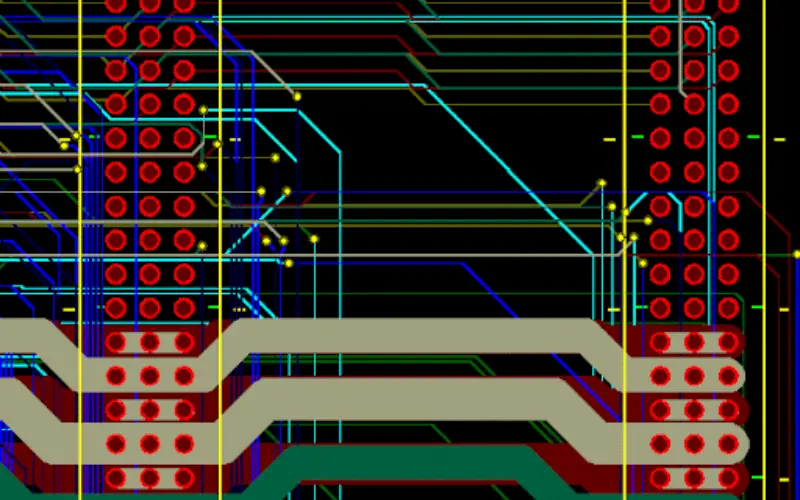

Как спроектировать объединительную плату?
Проектирование высокопроизводительной печатной платы объединительной платы требует сосредоточения внимания на двух ключевых аспектах.: электрическое проектирование и механическое проектирование. Ниже, мы перечисляем ключевые соображения для каждого аспекта:
Электрический Проект
Доставка энергии: Обеспечьте стабильное и чистое электропитание, используя надежную распределительную сеть, состоящую из толстых слоев питания/земли и достаточного количества развязывающие конденсаторы возле разъемов.
Структура слоев:
Используйте большое количество слоев (20+) с несколькими парами слоев сигнал-возврат. В каждой паре должны использоваться одинаковые диэлектрические материалы и толщина диэлектрика для управления импедансом..
Маршрутизация сигнала: Для достижения целевого импеданса, мы должны согласовывать ширину и расстояние между дорожками при проектировании объединительной платы., также необходима маршрутизация критических сигналов на внутренних слоях, прилегающих к опорным слоям..
Размещение компонентов: Правильное размещение компонентов, например, байпасные конденсаторы, согласующие резисторы, и активные устройства рядом с разъемами, может обеспечить целостность сигнала.
Механический дизайн
Поддержка карт: Поддержка карт предполагает указание точных направляющих карт., прорези и элементы жесткости, помогающие обеспечить правильную установку карт, а также их удержание, а также предотвращает изгиб доски из-за веса.
Монтаж разъема: При монтаже разъемов, особенно при использовании разъемов, рассчитанных на многочисленные циклы соединения, применение сверхпрочных разъемов с запрессовкой или паяных разъемов вместе с необходимыми посадочными местами и жесткими опорами сзади необходимо для ограничения его изгиба при вставке и удалении..
Управление температурным режимом: Обеспечьте достаточные каналы воздушного потока., использовать теплопроводящие диэлектрические материалы, и используйте термопрокладки/переходные отверстия под горячими устройствами.
Преимущества использования печатных плат объединительной платы
Упрощенное взаимодействие: Печатная плата объединительной платы действует как центральный концентратор, который помогает упростить соединение между различными печатными платами или модулями.. Эта роль предотвращает образование сложных сеток кабелей из нескольких разъемов, что упрощает процесс сборки, а также снижает вероятность потери сигнала и повышает общую безопасность систем..
Масштабируемая гибкость: Объединительные платы имеют множество слотов или разъемов для размещения новых компонентов или обновления системы без внесения серьезных изменений.. Такая масштабируемость делает печатные платы объединительной платы экономически целесообразным и гибким вариантом для электронных систем, которые могут нуждаться в дополнительных усовершенствованиях..
Улучшенная целостность сигнала: Эти специализированные печатные платы обеспечивают контролируемую и стабильную среду для передачи сигналов., тем самым значительно минимизируя возможности искажения сигнала, перекрестные помехи, а также нарушения, связанные с электромагнитными помехами, которые могут снизить производительность системы электроники..
Оптимизация пространства: За счет объединения соединений на единой объединительной плате, есть облегчение при громоздкой и сложной проводке, что обеспечивает существенную экономию места внутри системы. Это особенно полезно в системах с небольшими физическими размерами или в системах, требующих высокой портативности..
Заключение
Из приведенного выше текста мы увидели, что печатные платы объединительной платы позволяют создавать мощные вычислительные системы и устройства связи, которые играют центральную роль в нашей современной жизни.. Они обеспечивают высокоскоростную связь и эффективно соединяют несколько плат и модулей.. более того, они занимаются управлением пространством и масштабируемостью, что делает эти устройства практичными.. Надеюсь, этот блог предоставит вам информацию, которая поможет вам лучше понять эту важную технологию.. И если у вас остались вопросы по объединительной плате, свяжитесь с нами исследовать вместе!
