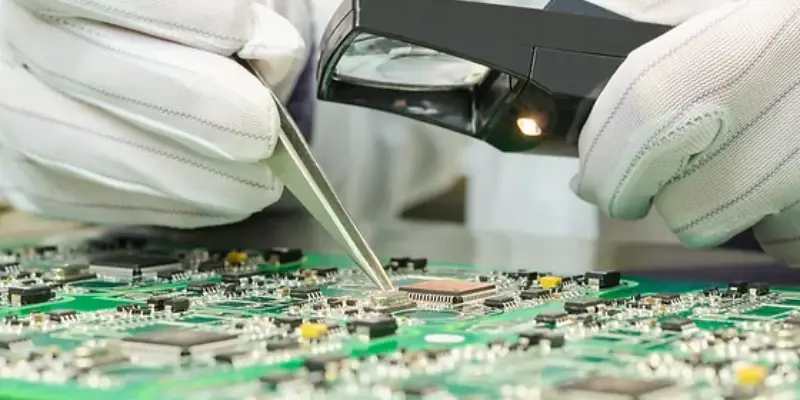

Как ремонтировать печатные платы?

Печатные платы являются незаменимыми компонентами, которые обеспечивают необходимое питание для широкого спектра электронных устройств.. тем не менее, они не застрахованы от проблем и могут столкнуться с целым рядом проблем с течением времени.. В таких ситуациях, решение отремонтировать печатные платы вместо их замены может дать значительные преимущества. Это более экономичное решение, что также помогает сократить электронные отходы и свести к минимуму воздействие на окружающую среду, связанное с производством новых печатных плат.. В этом руководстве представлен пошаговый процесс ремонта печатной платы., наряду с объяснением причин выхода из строя печатной платы и необходимых инструментов и оборудования для успешного ремонта печатной платы.

Причины выхода из строя печатных плат?

Перед ремонтом платы, нам нужно понять причину сбоя, которые могут помочь нам решить проблему быстрее. Ниже мы перечисляем некоторые распространенные причины отказов печатных плат.:

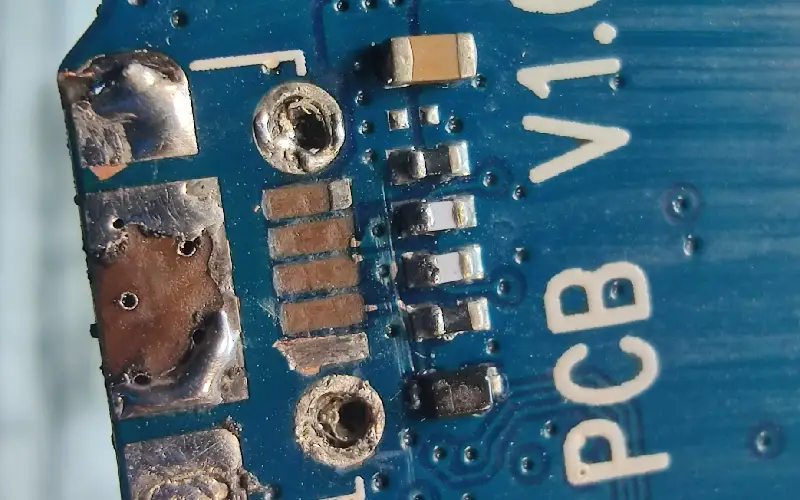

1. Физический урон

Печатные платы содержат пути, облегчающие передачу сигналов и питания между электронными компонентами.. Когда печатная плата получает физическое повреждение, это может привести к сбою в работе из-за нарушения этих путей или причинения вреда компонентам..

Например, если доска погнулась или появились трещины, это может привести к нарушению или отключению путей, соединяющих компоненты. Кроме того, чрезмерная вибрация или удары могут привести к смещению или отсоединению компонентов от платы., следовательно, нарушение функциональности схемы. Следовательно, крайне важно соблюдать осторожность при обращении с ПХБ и их хранении, чтобы свести к минимуму риск физического повреждения и увеличить срок их службы..

2. Отказ компонента

Платы часто испытывают отказы компонентов, но преимущество в том, что они не влияют на физическую структуру платы. Со временем, функциональность электронных компонентов может выйти из строя из-за старения, чрезмерное тепло, или электрические неисправности. Кроме того, эти отдельные детали могут отсоединиться или отсоединиться от платы. В таких случаях, вам нужно только заменить или повторно прикрепить поврежденные компоненты, используя методы пайки. тем не мение, дорожки цепи могут быть причиной проблем, когда они теряют проводимость из-за колебаний напряжения, перегрев, или старение. Решение этой проблемы требует более продвинутых технических знаний..

3. Плохой дизайн печатной платы

Плохая конструкция печатной платы является одной из частых причин выхода из строя печатной платы.. Распространенной ошибкой проектирования, которая может привести к неработоспособности печатной платы, является неправильная разводка дорожек.. Когда трассы не маршрутизируются должным образом, это может привести к помехам сигнала или созданию точек с высоким импедансом, которые нарушают плавную передачу сигналов. Например, когда две трассы, несущие разные сигналы, проложены слишком близко друг к другу, они могут мешать друг другу, вызывая шум или потерю сигнала. по аналогии, если трасса слишком длинная или содержит многочисленные изгибы, это может создать точку с высоким импедансом, тем самым уменьшая силу сигнала. Чтобы узнать больше о трассировках печатных плат, вы можете проверить блог: Основное руководство по трассировкам печатных плат.

4. Покрытие пустот

Пустоты в покрытии представляют собой потенциальный риск выхода из строя печатной платы. В процессе нанесения покрытия, который создает проводящий слой на поверхности печатной платы с использованием таких материалов, как медь, внутри этого слоя могут образовываться небольшие пустые пространства или промежутки, называемые пустотами.. Эти пустоты могут отрицательно сказаться на производительности печатной платы.. Из-за этих пустот могут возникать неполные электрические соединения или полные разрывы цепи.. более того, они могут со временем привести к коррозии и износу печатной платы.

5. Отслоение паяльной маски

Отслоение паяльной маски происходит, когда защитный слой на печатной плате частично или полностью отслаивается из-за неправильного обращения или некачественных материалов.. Это может повлиять на внешний вид платы и привести к проблемам с ремонтом.. Причины включают несовместимые материалы, воздействие влаги, нагревать, химикаты, и механические повреждения. Профилактические меры включают использование качественных материалов, правильное обращение, и методы хранения, чтобы паяльная маска оставалась неповрежденной и защищала основную схему.

6. Кислотные ловушки

Когда раствор травителя попадает в острые углы платы, он создает кислотные ловушки, которые не могут выбраться. вследствие этого, кислота продолжает разрушать медь, что может привести к поломке медных дорожек или контактных площадок, в конечном итоге приводит к полному выходу из строя печатной платы. Следовательно, Крайне важно тщательно спроектировать и проверить печатную плату перед производством, чтобы предотвратить кислотные ловушки..

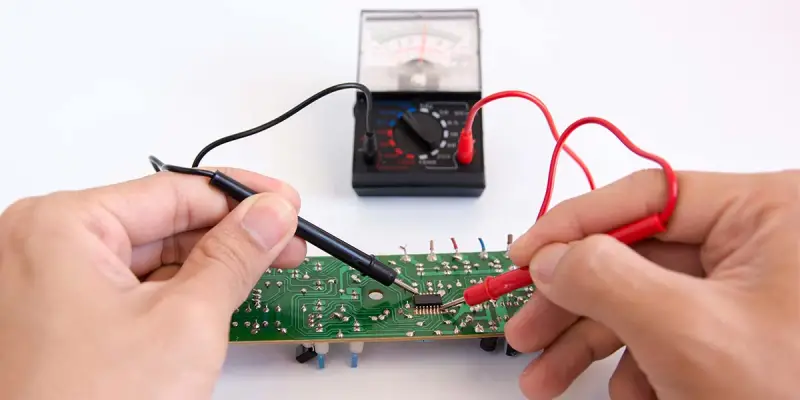

Ремонт печатных плат: Какие инструменты и оборудование вам нужны?

• Паяльник: Паяльник используется для расплавления припоя и выполнения электрических соединений.. Это крайне важно для удаления и замены компонентов на печатной плате..
• Демонтажный насос или демонтажная оплетка: Эти инструменты используются для удаления излишков припоя или демонтажа компонентов.. Демонтажный насос использует всасывание для удаления расплавленного припоя., в то время как демонтажная оплетка отводит припой за счет капиллярного действия.
• Пинцет и маленькие плоскогубцы: Пинцет и маленькие плоскогубцы полезны для работы с небольшими компонентами., сгибание ведет, и внесение точных корректировок в процессе ремонта.
• Кусачки и стрипперы: Они являются важными инструментами для резки и зачистки проводов в процессе соединения или замены поврежденных дорожек на печатной плате..
• Флюс: Флюс — это химическое вещество, используемое для улучшения характеристик пайки за счет удаления окисления и улучшения текучести припоя.. Помогает получить надежные паяные соединения.
• Раствор и щетка для очистки печатных плат: После ремонта, важно очистить печатную плату, чтобы удалить остатки флюса, грязь, или любые загрязнения. Раствор для очистки печатных плат и щетка помогают очистить плату без остатков.
• Оборудование для защиты от электростатического разряда: Электростатический разряд (ESD) может повредить чувствительные компоненты на печатной плате. Оборудование для защиты от электростатических разрядов, например, антистатический браслет и коврик, обеспечивает надлежащее заземление и предотвращает повреждения, связанные с электростатическим разрядом.
• Микроскоп или увеличительное стекло: Микроскоп или увеличительное стекло помогают исследовать мелкие компоненты и выявлять проблемы с пайкой или соединением, которые могут быть незаметны невооруженным глазом..

Пошаговый ремонт печатных плат

1. Подготовка инструментов и материалов

Перед началом ремонта печатной платы, важно подготовить все необходимые инструменты и материалы. Этот упреждающий шаг обеспечивает плавный и непрерывный процесс ремонта.. Имея все под рукой, вы можете избежать ненужных задержек или прерываний.

2. Снимите поврежденную подкладку или компонент

Используйте отвертку или нож, чтобы аккуратно отсоединить компонент от печатной платы.. Этот шаг следует выполнить перед попыткой отпаять все оставшиеся паяные соединения.. Если контактная площадка повреждена или содержит чрезмерное количество припоя, осторожно используйте наждачную бумагу, чтобы удалить нежелательный материал. Соблюдайте осторожность и избегайте чрезмерного давления, чтобы предотвратить дополнительное повреждение печатной платы..

3. Очистите дорожку и удалите припой

Важно очистить дорожку, чтобы обеспечить надлежащее сцепление и прочное соединение нового компонента или колодки.. Первый, используйте ватный тампон, смоченный спиртом, чтобы удалить остатки на дорожке. потом, с осторожностью используйте канцелярский нож, чтобы тщательно удалить любые поврежденные участки гусеницы.. Последний, отметить конец вырезанной дорожки ручкой. Эта маркировка будет служить ориентиром для точного размещения нового компонента или колодки..

4. Поместите медную ленту на дорожку

После того, как вы обеспечили чистоту трассы, продолжайте накладывать медную ленту поверх него. Этот шаг необходим для обеспечения прочного соединения нового компонента или контактной площадки.. Начните с того, что отрежьте кусок медной ленты, который немного длиннее самой дорожки.. Аккуратно расположите ленту прямо над дорожкой., обеспечение полного охвата. Точное совмещение концов ленты с краями печатной платы. Это обеспечивает безопасное и надежное соединение нового компонента или контактной площадки..

5. Припаяйте стыки

Использование паяльного пистолета, нанесите небольшое количество припоя на площадку и нагрейте ее, пока она не расплавится. Следующий, аккуратно прижмите наконечник паяльника к медной ленте, убедитесь, что он остается на месте, пока припой не остынет и не создаст прочное соединение. Повторите эту процедуру на оставшейся колодке., убедитесь, что оба соединения правильно спаяны.

6. Восстановите сквозное отверстие печатной платы

Начните с использования острого ножа, чтобы удалить любой мусор или препятствия из отверстия., убедитесь, что он чистый и не содержит грязи или остатков припоя. Следующий, возьмите ватный тампон, смоченный в медицинском спирте, и тщательно очистите сквозное отверстие, удаление оставшихся загрязнений. Ну наконец то, измените размер отверстия, чтобы он соответствовал размеру вывода компонента, используя скрепку или аналогичный инструмент., постепенно расширяя его, пока он надежно не вместит свинец.

7. Разместите и припаяйте компонент

Чтобы припаять новый компонент к печатной плате, осторожно вставьте провод в сквозное отверстие для надежной фиксации. Переверните печатную плату, чтобы получить доступ к стороне пайки, затем нанесите припой на одну площадку с помощью паяльного пистолета, расплавить его для склеивания. Подсоедините вывод, коснувшись кончиком паяльника контактной площадки., держать до тех пор, пока припой не остынет и не сформирует прочное соединение. Повторите процесс на другой колодке, нанесение припоя, обогрев, и подсоединяйте электрод до тех пор, пока не образуется прочная связь.

8. Обрежьте лишнюю ленту

Последний шаг по ремонту печатных плат должен быть сделан с осторожностью.. Используйте инструменты, такие как канцелярский нож, чтобы удалить дополнительную ленту, окружающую ремонт.. Будьте внимательны, чтобы не порезать и не повредить ни одну из дорожек или контактных площадок на печатной плате во время обрезки.. Это обеспечивает чистый и опрятный внешний вид при сохранении целостности схемы..

Выберите надежного производителя для вашей печатной платы

Хотя отремонтировать печатные платы выгоднее, чем покупать новую печатную плату., будет лучшим выбором, если вы купите высококачественную печатную плату с самого начала. Следовательно, работа с первоклассным производителем печатных плат очень важна. В MOKO Technology, мы гордимся нашей способностью производить первоклассные печатные платы и предоставлять исключительные Услуги по сборке печатных плат. С использованием передового оборудования и передовых технологий, мы уделяем первостепенное внимание контролю качества на протяжении всего производственного процесса. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам с вашим проектом печатной платы.
