Selectief solderen speelt daarbij een cruciale rol elektronische fabricage, heeft een aanzienlijke invloed op de uitmuntendheid en betrouwbaarheid van printplaten (PCB) assemblages. Met de aanhoudende trend dat producten ingewikkelder en compacter worden, het verkrijgen van een stevige grip op de kunst van het selectief solderen is een cruciale factor bij het genereren van veerkracht, soldeerverbindingen met hoog vermogen.
We duiken in de diepte van deze blog, je zult een grondige initiatie ontdekken in het rijk van selectief solderen. Of u nu voor het eerst voet in de wereld van selectief solderen zet of actief op zoek bent naar het verfijnen van een reeds bestaande procedure, Deze uitgebreide gids staat klaar om u te voorzien van de wijsheid die nodig is voor het uitvoeren van succesvolle selectieve soldeerimplementaties.
Wat is selectief solderen?
Beginnen, selectief solderen is een PCB solderen techniek waarbij soldeer alleen wordt aangebracht op de plekken waar een soldeerverbinding nodig is. In tegenstelling tot golfsolderen waarbij de gehele onderkant van de printplaat contact maakt met een golf gesmolten soldeer, Bij selectief solderen wordt een geminiaturiseerde soldeergolf of fontein gebruikt om op een individu te richten soldeer pads. Dankzij de mini-soldeergolf kunnen we precies bepalen welke onderdelen worden gesoldeerd en worden problemen vermeden die kunnen optreden als alles in één keer in soldeer wordt ondergedompeld. Zo, selectief solderen werkt goed voor printplaten met veel componenten die heel dicht bij elkaar staan. Omdat elektronische producten kleiner en nauwkeuriger zijn ontworpen, deze soldeertechniek wordt op grotere schaal gebruikt.
Selectieve soldeersystemen maken gebruik van pompen om de soldeerstroom te regelen, geminiaturiseerde soldeermondstukken, gespecialiseerde tooling en automatisering, en thermische beheersystemen. Dit maakt het mogelijk een geoptimaliseerde creatie te creëren, zeer gecontroleerd soldeerproces dat betrouwbare soldeerverbindingen op zelfs de meest complexe platen kan produceren.

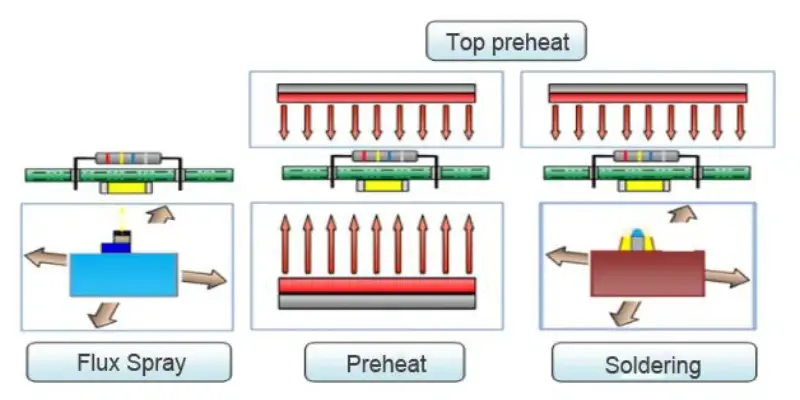

Het selectieve soldeerproces begrijpen
- Flux-toepassing: Oprichting van de Stichting
De eerste stap is het aanbrengen van flux – een speciale chemische stof die alles voorbereidt op het solderen. Laat de naam niet bestaan “stroom” gek jij, dit spul is cruciaal! Het reinigt de componenten en soldeerpads, het verwijderen van eventueel vuil, olie, of oxidatie die het plakken van het soldeer in de weg zou kunnen staan. Flux zorgt ervoor dat de oppervlakken superschoon zijn, zodat het vloeibare soldeer zich soepel kan verspreiden en goed hecht. Je kunt het zien als alles een zorgvuldige schoonmaakbeurt geven om het ideaal te creëren, ongerepte omgeving om te solderen.
- Voorverwarmen: Geleidelijke temperatuurstijging
De volgende stap na het aanbrengen van flux is voorverwarmen. Dit betekent dat de temperatuur van de printplaat langzaam wordt verhoogd voordat we daadwerkelijk iets solderen. We houden de voorverwarmingstemperatuur iets onder het smeltpunt van het soldeer. Door het board op deze manier geleidelijk op te warmen, kun je thermische schokken voorkomen – groot, plotselinge temperatuurpieken die de gevoelige componenten kunnen beschadigen. Het is een zachte manier om het bord te laten acclimatiseren en klaar te maken om te solderen, alsof u uw lichaam helpt zich aan te passen voordat u in een bubbelbad springt. Het voorverwarmen gaat langzaam, zodat de componenten niet worden opgeschrikt door snelle temperatuurveranderingen zodra het solderen begint.
- Solderen: Precisie opnieuw gedefinieerd
In deze stap, we gebruiken mini-soldeergolven of -mondstukken om soldeer precies daar af te zetten waar we het willen hebben, precies op de exacte soldeerpads op het bord. Met deze tools kunnen we het solderen zo nauwkeurig orkestreren, waardoor dat vloeibare soldeer elke keer op de perfecte plek komt. Vervolgens passen we warmte toe, en het soldeer smelt en vloeit, het vormen van verbindingen met de componenten. Uiteindelijk, we krijgen betrouwbare en structureel gezonde soldeerverbindingen.
- Afkoelen: Een delicate conclusie
Nadat het solderen is voltooid, de printplaat moet geleidelijk worden afgekoeld tot kamertemperatuur. Een gecontroleerde, Een systematisch koelproces is van vitaal belang om te voorkomen dat componenten worden blootgesteld aan thermische schokken door plotselinge temperatuurdalingen. Snelle afkoeling kan schadelijke spanningen en spanningen veroorzaken door differentiële uitzetting en samentrekking. Alsof een glazen schaal barst van heet water dat te snel wordt gegoten, snelle afkoeling kan kwetsbare elektronica overbelasten. Door het bord langzaam af te koelen, we geven de componenten de tijd om te stabiliseren en te acclimatiseren wanneer ze overgaan van de hoge soldeertemperatuur. Deze uit voorzorg geleidelijke afkoeling beschermt de integriteit van het soldeerwerk.
In essentie, het selectieve soldeerproces weeft de symfonie van flux samen, gekalibreerde warmte, precisie solderen, en gecontroleerde koeling om soldeerverbindingen te maken.
Voor- en nadelen van selectief solderen
Het is verstandig om zowel de belangrijkste voordelen die dit proces biedt, als de mogelijke nadelen of beperkingen waarmee u rekening moet houden, volledig te begrijpen.
Voordelen
Selectief solderen blaast andere soldeermethoden uit het water en is zo essentieel geworden voor gevorderden PCB-fabricage. De supernauwkeurige, Door gecontroleerd solderen kunt u elke keer weer de juiste plek vinden, plaats soldeer alleen precies daar waar u het nodig heeft. Dit minimaliseert defecten en vermindert de spanning op de componenten door hitte. Zelfs lastige dingen als solderen BGA's is geen zweet. Dankzij de closed-loop-feedback kunt u ook de ideale instellingen instellen en gaandeweg optimaliseren. Bovendien, u krijgt een snellere doorvoer, eenvoudiger inspectie, en de mogelijkheid om gemengde componenttypen op één bord te solderen. Deze soldeermethode biedt veel voordelen die de fabricage van printplaten naar een hoger niveau tillen.
Nadelen
Echter, Selectief solderen brengt ook enkele nadelen met zich mee. De benodigde selectieve soldeermachine heeft aanzienlijk hogere kosten in vergelijking met eenvoudigere soldeermethoden. Het programmeren en instellen van het soldeerproces kan complexer en tijdrovender zijn. Er zijn ook potentiële beperkingen wat betreft de plaatgrootte en de opbouw van vloeimiddelresidu. Het zorgvuldig afwegen van deze voor- en nadelen is belangrijk bij de beslissing of selectief solderen de juiste keuze is voor een bepaalde productietoepassing. Met een goede planning en optimalisatie, de voordelen maken selectief solderen vaak de beste procesoptie voor kleine, complexe elektronica die betrouwbaar en efficiënt solderen vereist.

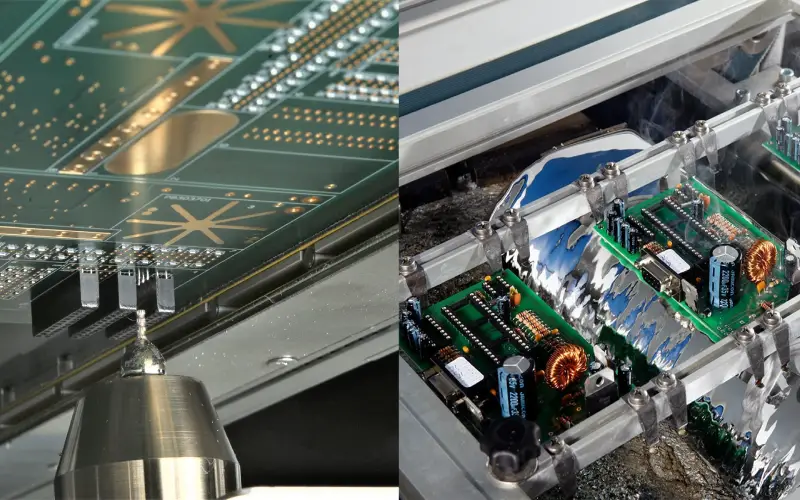

Selectief vs. Golf solderen
Vergelijking van selectieve en golfsoldeerprocessen
Selectief solderen en golfsolderen vertegenwoordigen twee verschillende soldeermethoden in de elektronicaproductie, elk met hun respectievelijke sterke punten en toepassingen.
Bij golfsolderen wordt de printplaat over een staande golf gesmolten soldeer getransporteerd. Hierdoor is het gelijktijdig solderen van meerdere verbindingen mogelijk, waardoor het zeer geschikt is voor productiescenario's met grote volumes. Echter, de algemene aard van golfsolderen mist precisie, waardoor het ongeschikt is voor bevolkte borden met gevoelige componenten.
Omgekeerd, Selectief solderen blinkt uit in toepassingen waarbij soldeernauwkeurigheid en verbindingskwaliteit van het grootste belang zijn. Met zijn precieze, gerichte afzetting van soldeer, deze soldeermethode is ideaal voor ingewikkelde PCB's die beide bevatten opbouwmontage en doorgaand gat componenten. Hoewel het misschien niet de doorvoercapaciteit van golfsolderen bereikt, zijn vermogen om betrouwbaar te produceren, Dankzij de hoogwaardige soldeerverbindingen is dit de voorkeursmethode voor gespecialiseerde toepassingen.
Verder, we bieden een blog aan waarin golfsolderen en reflow-solderen worden vergeleken. Je kunt het ter referentie lezen: “Een vergelijking tussen golfsolderen en reflow-solderen”.
Wanneer kies je voor selectief solderen?
PCB-complexiteit: Selectief solderen is ideaal voor complexe PCB's met een hoge componentdichtheid en krappe ruimtes.
PCB Onderdeel Soorten: Wanneer uw printplaat een mix van doorvoer- en opbouwcomponenten bevat, selectief solderen is voordelig.
Kwaliteitseisen: Als uw eindproduct een onberispelijke soldeerverbindingskwaliteit en minder defecten vereist, selectief solderen is een superieure keuze.
Thermische schade vermijden: Gevoelige componenten die niet bestand zijn tegen de hitte van golfsolderen profiteren van de precisie van selectief solderen.
Beste praktijken voor succesvol selectief solderen
Hier volgen enkele belangrijke best practices voor succesvol selectief solderen, uitgelegd in een lijst met opsommingstekens:
- Optimaliseer soldeerrecepten/-programma's voor elk bord ontwerp – Houd rekening met verschillen in thermische massa en soldeervereisten van elke plaat. Gebruik thermokoppels en sondes voor realtime procescontrole.
- Nauwkeurige uitlijning van het bord – Gebruik soldeerbare referenties en de juiste gereedschapspinnen voor een nauwkeurige en herhaalbare uitlijning van de plaat. Dit is van cruciaal belang voor precisiesolderen.
- Netheid – Bewaar soldeermondstukken, potten, en gereedschappen schoon en vuilvrij door regelmatig onderhoud. Dit voorkomt defecten.
- Hoogwaardige materialen – Gebruik beproefde, niet-schone soldeerpasta en vloeimiddel die speciaal zijn ontworpen voor soldeerprocessen. Sluit hier geen compromissen.
- Bordindeling – Zorg voor voldoende ruimte rondom de soldeerverbindingen om overbruggingsdefecten te voorkomen. Optimaliseer lay-outs voor solderen.
- Match procesparameters – Verwarmingselementen op maat, snelheid van de transportband, enzovoort. om te voldoen aan de thermische behoeften van elk bordontwerp. Dit vermindert stress.
- Inert makend – Gebruik stikstof om oxidatie te voorkomen en de soldeerbevochtiging te verbeteren. Zuurstofvrije omgeving verbetert de kwaliteit.
- Bewaking en onderhoud – Regelmatig inspecteren, belangrijke statistieken monitoren, en onderhoud het systeem om het proces in de loop van de tijd onder controle te houden.
- Door deze en andere best practices te volgen die zijn afgestemd op elke productieomgeving, kunnen bedrijven betrouwbare prestaties leveren, Hoogwaardig solderen met maximale uptime.
Kortom
Om samen te vatten, selectief solderen is een supernauwkeurige soldeermethode die kleine stukjes spijkert, ingewikkelde printplaten. Gebruik de tips uit deze blog, elektronicafabrikanten kunnen een sterk selectief soldeerproces tot stand brengen. Dit zal de kwaliteit aanzienlijk vergroten, snelheid, en de hoeveelheid planken die zijn weggepompt. Dus in het kort, deze soldeertechniek brengt de vaardigheid om met de lastige dingen om te gaan. Stel het goed in, en je zult sneller dan ooit onberispelijke boards maken.
