PCB-controllers maken slimme elektronica van alle soorten mogelijk, van kleine wearables tot industriële robots. Deze ingenieuze chips fungeren tegenwoordig als het brein van talloze apparaten. Ze nemen input waar met behulp van sensoren, krakende cijfers, en het uitvoeren van logica om beslissingen te nemen. Controllers geven vervolgens via signalen opdracht aan andere componenten om actie te ondernemen. En met de opkomst van connected IoT-apparaten, PCB-controllers spelen een steeds crucialere rol – hun intelligentie zorgt ervoor dat technologie kan waarnemen, werkwijze, en reageren.
Voor elke aspirant-ontwerper van elektronische producten of praktiserende ingenieur, Het hebben van een goed begrip van de mogelijkheden van PCB-controllers is absoluut essentieel. Het selecteren van de juiste controller-IC en deze op de juiste manier integreren in een PCB-ontwerp functionaliteit kan maken of breken. In deze gids, we leggen alles uit wat nodig is om PCB-controllers succesvol te gebruiken. Laten we verder lezen.

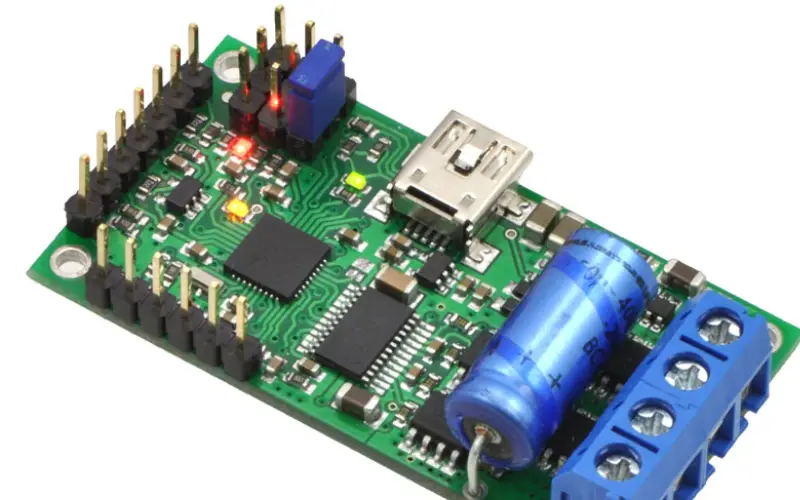

Wat is een PCB-controller?
Een PCB-controller is een elektronisch circuit dat zorgvuldig is ontworpen om de werking van een pc te regelen Printplaat. Het heeft één hoofdtaak – soepel mogelijk te maken, feilloze werking tussen aangesloten componenten op de printplaat. De controller beheert ook zorgvuldig de timing en overdracht van besturingssignalen tussen verschillende delen van de circuits.
Een typische PCB-controller bevat een microcontroller of microprocessor, invoer uitvoer (IO) interfaces, stroomregelcircuits, en soms gespecialiseerde componenten voor specifieke toepassingen. De microcontroller of microprocessor is het brein van de PCB-controller, verantwoordelijk voor het uitvoeren van instructies en het nemen van beslissingen op basis van de ingangssignalen die het ontvangt. De I/O-interfaces maken communicatie tussen de controller en externe apparaten mogelijk, sensoren, actuatoren, of gebruikersinterfaces. Het stroomregelcircuit zorgt ervoor dat de componenten op de PCB stabiele en geschikte vermogensniveaus ontvangen voor hun goede werking.
Belangrijkste functies van PCB-controllers
Gegevens- en signaalverwerking: PCB-controllers zijn verantwoordelijk voor het verwerken van gegevens en signalen die worden ontvangen van verschillende invoerbronnen. Het coördineert de uitvoering van opdrachten, berekeningen, en logische bewerkingen die nodig zijn voor de functionaliteit van het apparaat.
Componentcommunicatie: De controllerkaart vergemakkelijkt de communicatie tussen verschillende PCB-componenten. Het houdt toezicht op de verplaatsing van gegevens tussen geheugeneenheden, voedingen, logische chips, sensoren, actuatoren, en aanvullende randcomponenten.
Controlelogica: PCB-controllers bevatten logische besturingscircuits die bepalen hoe het apparaat reageert op verschillende ingangen en omstandigheden. Het voert vooraf gedefinieerde algoritmen uit, onderneemt actie op basis van die instructies, en houdt toezicht op de precieze timing en volgorde van de taken.
Interfacebeheer: PCB-controllerkaarten hebben vaak interfaces voor interactie met externe apparaten, gebruikers, of andere systemen. Deze verbindingen kunnen verschillende elementen omvatten, zoals connectoren, havens, en communicatieprotocollen die de uitwisseling van gegevens en controle vergemakkelijken.
Foutdetectie en -afhandeling: Een PCB-controllerkaart bewaakt de prestaties van het apparaat en detecteert fouten of afwijkingen in de werking. Het zou methoden kunnen omvatten om fouten op te sporen, veiligheidsmaatregelen inbouwen, en strategieën aannemen voor het omgaan met fouten, allemaal gericht op het garanderen van een betrouwbare en veilige werking.
Toepassingen van PCB-controllers
Consumentenelektronica
PCB-controllers zijn een integraal onderdeel van consumentenelektronica zoals smartphones en gameconsoles, het coördineren van kritische operaties. Deze microchips beheren de stroomverdeling, interface met aanraakschermen, draadloze connectiviteit tot stand brengen en sensoren integreren. Controllers orkestreren deze subsystemen, waardoor naadloze gebruikerservaringen mogelijk zijn.
Automobielindustrie
Bij auto's, PCB-controllers zijn cruciale componenten die moderne systemen mogelijk maken. Ze faciliteren vitale functies zoals het beheer van de aandrijflijn, veiligheidsmechanismen, en navigatie. Via dataverwerking en signalering, boordcontrollers coördineren essentiële voertuigsubsystemen.
Industriële automatie
In productie- en industriële omgevingen, PCB-controllers beheren processen zoals robotica, assemblagelijnen, en apparatuurautomatisering. Ze zorgen ervoor dat machines en sensoren met maximale precisie en productiviteit kunnen werken.
Medische apparaten
De bescheiden PCB-controller maakt vitale functies mogelijk medische apparatuur om levens te redden. Het maakt het mogelijk om complexe apparatuur aan te schaffen, analyseren, en deel patiëntgegevens snel en nauwkeurig. Zonder coördinatie van de controller, State-of-the-art gezondheidszorgtechnologie zou niet mogelijk zijn. Hoewel verborgen, dit kleine onderdeel is een onbezongen held die achter de schermen de gezondheid beschermt.
Lucht- en ruimtevaart en defensie
PCB-controllers worden gebruikt in vliegtuigen, satellieten, en verdedigingssystemen om de navigatie te beheren, communicatie, radar, begeleiding, en controlesystemen. Ze zorgen voor betrouwbare prestaties in kritische lucht- en ruimtevaarttoepassingen.

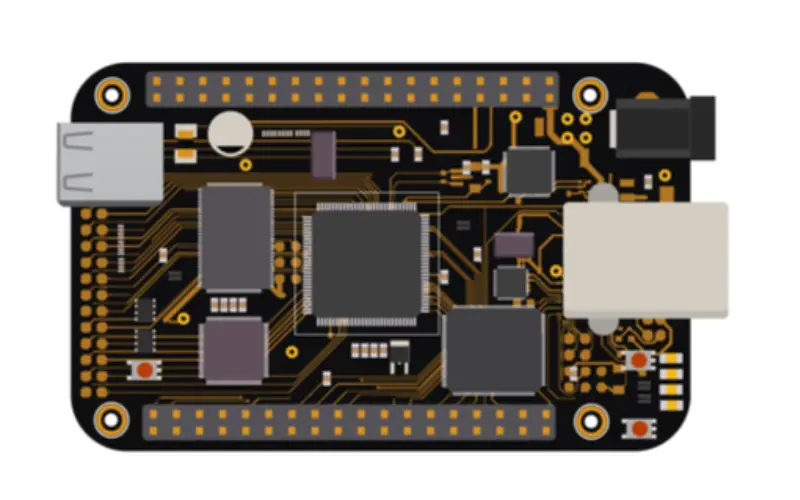

Hoe PCB-controllers te ontwerpen?
Het ontwerpen van effectieve PCB-controllers vereist een zorgvuldige planning en uitvoering in meerdere fasen. De belangrijkste stappen omvatten:
- In het begin, u moet de functionele en prestatievereisten voor uw controller duidelijk identificeren. Bepaal de beoogde rol en de specifieke taken die het moet uitvoeren. Stel statistieken vast, zoals verwerkingssnelheid, geheugen, IO, beperkingen qua grootte, en kostendoelstellingen vooraf.
- Vervolgens, selecteer de optimale microcontroller die als kernverwerkingsmotor voor uw ontwerp kan dienen. Evalueer verschillende MCU-opties van leveranciers en kies er een die aansluit bij uw technische behoeften en specificaties. Breng factoren zoals architectuur in evenwicht, kloksnelheid, randapparatuur, energieverbruik, en ontwikkelingshulpmiddelen.
- Met uw MCU geselecteerd, ontwerp de lay-out en topologie van de PCB zelf. Bepaal de vorm en voetafdruk van het bord, aantal lagen, plaatsing van componenten, traceringsroutering, en meer op basis van uw vereisten. Streef naar een compacte maar modulaire lay-out die de montage vereenvoudigt en fouten minimaliseert.
- Vul het bord door zorgvuldig complementaire componenten te kiezen, zoals discrete passieve componenten, macht regeling, externe herinneringen, connectoren, en communicatie-interfaces. Zoek naar kosteneffectieve onderdelen die zonder compromissen de noodzakelijke functionaliteit bieden.
- Test uitgebreid zowel de kale printplaat als de volledig gevulde printplaat. Controleer verbindingen, klokken, en macht, en dat alle software die op de controller draait, werkt zoals verwacht. Het rigoureus debuggen in dit stadium voorkomt hoofdpijn later.
- Zodra het ontwerp is gevalideerd, ga verder met het monteren en solderenproductie-eenheden. Gebruik consistente processen om herhaalbare soldeerverbindingen van hoge kwaliteit te garanderen en defecten te minimaliseren. Voer in-circuittests uit voor de uiteindelijke kwaliteitscontrole.
- Gedurende dit iteratieve proces, functionele blokken scheiden, gebruik kwaliteitscomponenten, vergemakkelijken verwijderbaarheid en upgrades, en gebruik maken van best practices op het gebied van ontwerp. Met doordacht ontwerp en testen, uw op maat gemaakte PCB-controller kan met succes in productie worden genomen.
Factoren waarmee u rekening moet houden bij het kiezen van een PCB-controller
- energiebehoeften
De stroombehoeften van een controller variëren afhankelijk van het beoogde gebruik. Een controller bedoeld voor krachtige spelcomputers heeft overvloedige kracht nodig om complexe grafische afbeeldingen en snelle berekeningen mogelijk te maken. In tegenstelling tot, een controller ontworpen voor een smart home assistent kan dankzij een lagere verwerkingsbelasting op minimaal vermogen functioneren. Het kiezen van de juiste stroombron is van cruciaal belang om ervoor te zorgen dat elke PCB-controller echt zijn best kan doen.
- Geheugencapaciteit
Als het om PCB-controllers gaat, meer geheugen betekent meer denkkracht voor complex denken. Zoals het uitbreiden van de harde schijf van een computer, Extra geheugen geeft de controller meer ruimte om gegevens te verwerken en meerdere taken uit te voeren. Zo, Het bevestigen van voldoende geheugencapaciteit is essentieel voor een soepele werking.
- Compatibiliteit
Het verifiëren van de compatibiliteit tussen componenten is van cruciaal belang. De controller kan niet aan operationele eisen voldoen als deze niet compatibel is met andere systeemelementen. Vóór aankoop, zorgen voor de technische specificaties van de controller, inclusief communicatieprotocollen, interface, en programmeertalen, afstemmen op de algehele systeemarchitectuur.
- Kosten
Bij het kiezen van een PCB-controller, Vergeet niet dat prijs en prestatie hand in hand gaan. Een duurder, high-end chip levert geavanceerde mogelijkheden, terwijl een budgetmodel basisbediening biedt. De sleutel is het balanceren van de mogelijkheden en de kostendoelstellingen voor uw toepassing.
- Betrouwbaarheid
De betrouwbaarheid van de controller is een cruciaal aspect waarmee rekening moet worden gehouden. Het is absoluut noodzakelijk dat de controller de toegewezen taken effectief beheert zonder problemen te ondervinden. Gok niet met een onbetrouwbare, onstabiele controller aan het roer van uw systeem.
- Makkelijk te gebruiken
Een intuïtief, De eenvoudig te gebruiken controller maakt uw werk eenvoudiger vergeleken met een complex beest van een component. Streef naar een controller met duidelijke documentatie, duidelijke programmeerinterfaces, en robuuste ontwikkelingstools/ondersteuning. Kies er een die jij en je team van binnen en van buiten begrijpen. Eenvoud en vertrouwdheid zorgen voor superieure prestaties.
Slotwoord
Met hun flexibele verwerking, IO, en connectiviteit, PCB-controllers vormen tegenwoordig de kernfunctionaliteit van talloze elektronische apparaten. Inzicht in belangrijke mogelijkheden, zoals verwerkingsprestaties, geheugen, randapparatuur, stroom, en grootte maken het mogelijk om controllers aan te passen aan de toepassingsvereisten. Door de beste ontwerppraktijken en een gestructureerd selectieproces te volgen, wordt de juiste PCB-controller gekozen om aan de productbehoeften te voldoen en worden veelvoorkomende valkuilen vermeden. Met de kennis uit deze handleiding, u bent uitgerust om PCB-controllers met succes te gebruiken in uw volgende ontwerp. Mocht je er nog over twijfelen, schakel deskundigen in MOKO-technologie, en wij zullen binnen een reactie geven 24 uren.
