0 Ohm-weerstand, wanneer je het voor het eerst ziet, je moet je afvragen: wat is de functie van zo'n elektronisch onderdeel als het nergens tegen kan? Maar eigenlijk, 0 ohm-weerstand speelt meerdere rollen in circuit ontwerp. In deze blog, we zullen een gedetailleerde uitleg geven over dit elektronische onderdeel inclusief de typen, toepassingen, en voordelen. Bovendien, we zullen essentiële ontwerpoverwegingen bespreken bij het gebruik van deze componenten in elektronische schakelingen.
Wat is een 0 Ohm-weerstand?
EEN 0 Ohm-weerstand, ook wel bekend als een jumper of draadverbinding, is een passieve component die bijna geen weerstand biedt tegen elektrische stroom. Dit betekent dat het stroom doorlaat zonder enige betekenisvolle spanningsval of impedantie. In plaats van de stroom te beperken zoals een normale weerstand, het werkt meer als een rechte draadverbinding of kortsluiting tussen twee punten. En fabrikanten markeren dit soort weerstanden met drie nullen (000) of een enkele nul (0) op het oppervlak om hun nul ohm-waarde aan te geven.
Er zijn twee hoofdtypen weerstanden van nul ohm: Draadgewonden nul- en opbouwmontage (SMD). De Wire Wound Zero-weerstand is gemakkelijk te herkennen aan de enkele zwarte band die op de behuizing is gedrukt, en het behoudt de vertrouwde vorm van gewone weerstandskits. Terwijl voor de Surface Mount Zero ohm-weerstand, het is een nieuwere benadering om de kosten te minimaliseren, verminderen PCB bedekt gebied, en eenvoud versterken.
Verschillende toepassingen en voordelen van nul-ohm-weerstanden
Voor PCB-ontwerpers die nog niet bekend zijn met deze unieke componenten, vragen rijzen vaak over het nut en de toepassing ervan. Ze kunnen in de war raken over waarom ze tijdens de fabricagefase extra nul-ohm-weerstanden zouden opnemen jumper draden kan hetzelfde doel bereiken door componenten op de printplaat aan te sluiten. In feite, nul-ohm-weerstanden dienen een verscheidenheid aan essentiële doelen bij het ontwerpen en vervaardigen van printplaten, vooral in specifieke scenario's waar hun voordelen duidelijk worden. Hieronder noemen we enkele veelvoorkomende toepassingen voor 0 ohm weerstanden:
-
Circuitflexibiliteit en modificaties
0 ohm-weerstand wordt gekenmerkt met uitstekende circuitflexibiliteit, waarmee ingenieurs en ontwerpers snelle en omkeerbare wijzigingen kunnen aanbrengen in PCB-lay-outs. Door simpelweg nul ohm weerstanden te plaatsen of te verwijderen, verbindingen kunnen indien nodig eenvoudig worden gewijzigd of omgeleid tijdens het maken van prototypen of het oplossen van problemen.
-
PCB-spooroverbrugging
Een van de belangrijkste toepassingen van weerstanden van nul ohm is om te overbruggen PCB-sporen, het effectief verbinden van twee punten op het bord. Dit kan cruciaal zijn voor het samenvoegen van verschillende secties van een circuit of het creëren van alternatieve signaalpaden, verbetering van de algehele functionaliteit en prestaties van het elektronische systeem.
-
Kosteneffectief alternatief
Weerstanden van nul ohm zijn over het algemeen kosteneffectiever in vergelijking met andere componenten die worden gebruikt voor het overbruggen van sporen. Ze bieden een betrouwbare en goedkope oplossing voor het verbinden van sporen zonder aanzienlijke kosten toe te voegen aan de stuklijst.
-

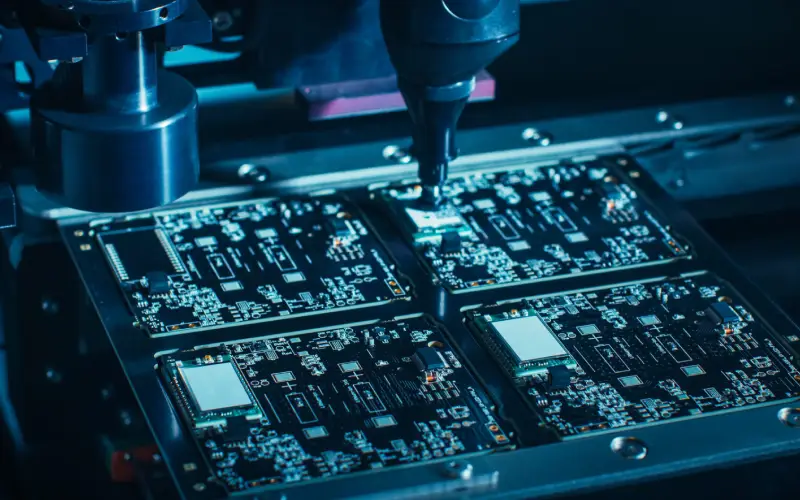

SMD-assemblage en automatisering
In Surface Mount technologie (SMT) bijeenkomst processen, weerstanden van nul ohm kunnen eenvoudig worden geplaatst en gesoldeerd door geautomatiseerde pick-and-place-machines. Hun compatibiliteit met standaard SMT-apparatuur stroomlijnt het productieproces, wat leidt tot minder montagetijd en -kosten.
-
Impedantie-aanpassing en signaalintegriteit
In RF en hoogfrequente circuits, weerstanden van nul ohm worden gebruikt voor impedantieaanpassing. Door deze weerstanden zorgvuldig te selecteren en te plaatsen, ingenieurs kunnen de signaaloverdracht optimaliseren, reflecties verminderen, en verbeter de signaalintegriteit in kritieke toepassingen.
-
Tijdelijke plaatsing van componenten
Gedurende het montageproces of de testfase, weerstanden van nul ohm kunnen dienen als handige tijdelijke aanduidingen voor componenten. Hierdoor kunnen in een later stadium moeiteloos andere elementen worden toegevoegd of verwijderd, allemaal zonder dat er wijzigingen in de PCB-layout nodig zijn.
-
Zekering vervangen en overstroombeveiliging
In bepaalde scenario's, 0 ohm-weerstand kan worden gebruikt als vervanging van zekeringen om overstroombeveiliging te bieden. Wanneer er een storing of overmatige stroom optreedt, de weerstand van nul ohm fungeert als een opofferingselement, bescherming van andere componenten tegen schade. Deze methode biedt een meer toegankelijke en vervangbare oplossing in vergelijking met traditionele zekeringen.
-
Huidige shunt en detectie
Weerstanden van nul ohm kunnen worden gebruikt als stroomshunts voor meet- en detectietoepassingen met lage stroomsterkte. Wat we moeten doen is het meten van de spanningsval over de 0 Ohm-weerstand, dan, de stroom die door het circuit vloeit, kan nauwkeurig worden gemeten.
-
Testen en debuggen
Tijdens de test- en foutopsporingsfase van PCB-ontwikkeling, weerstanden van nul ohm kunnen tijdelijk worden geplaatst of verwijderd om specifieke delen van het circuit te isoleren, probleemoplossing te vergemakkelijken.

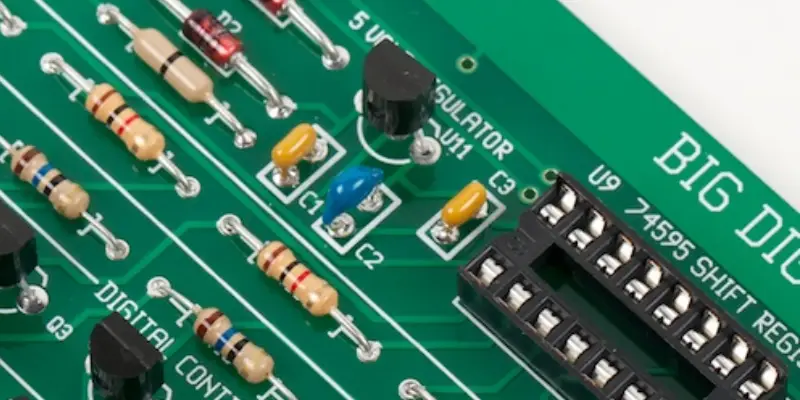

Ontwerpoverwegingen bij gebruik 0 Ohm-weerstand
Bij gebruik van nul-ohm-weerstanden in elektronische schakelingen, ingenieurs moeten rekening houden met verschillende ontwerpoverwegingen, sommige omvatten:
- Huidige verwerkingscapaciteit
0ohm-weerstanden moeten worden geselecteerd op basis van hun huidige verwerkingscapaciteit. Zorg ervoor dat de gekozen weerstand de maximale verwachte stroom in het circuit aankan zonder het nominale vermogen te overschrijden of oververhitting te veroorzaken.
- Vermogensdissipatie
Nul ohm weerstanden, zoals elk ander onderdeel, genereren warmte wanneer er stroom doorheen gaat. Tijdens het ontwerpproces, het is belangrijk om ervoor te zorgen dat het vermogen dat door de weerstand wordt gedissipeerd niet meer vermogen dissipeert dan het nominale vermogen, zelfs onder maximale stroomomstandigheden.
- Tolerantie en nauwkeurigheid
Hoewel weerstanden van nul ohm over het algemeen bedoeld zijn om een verwaarloosbare weerstand te hebben, ze hebben nog steeds een kleine weerstandswaarde als gevolg van productievariaties. Ingenieurs moeten rekening houden met de tolerantie en nauwkeurigheid van de weerstand, vooral als nauwkeurige weerstandswaarden cruciaal zijn in de toepassing.
- SMT-voetafdruk en montage
Zorg ervoor dat de nul-ohm-weerstand een geschikte voetafdruk voor oppervlaktemontagetechnologie heeft die compatibel is met het ontwerp- en assemblageproces van de printplaat. Controleer nogmaals de aanbevolen padlay-out en soldeerrichtlijnen om montageproblemen te voorkomen.
- Thermische overwegingen
Zorg ervoor dat de weerstand van nul ohm voldoende thermisch is verbonden met de printplaat of omliggende componenten om de gegenereerde warmte af te voeren. Slecht thermisch beheer kan leiden tot verhoogde weerstand en defecten aan componenten.
- PCB-indeling en sporen
Weerstanden van nul ohm moeten op de printplaat worden geplaatst met zorgvuldige aandacht voor signaalpaden, machtsverdeling, en mogelijke problemen met ruis of interferentie. De juiste lay-out helpt de signaalintegriteit te behouden en vermindert het risico van onbedoelde koppeling tussen sporen.
Afhaalmaaltijden
Tot slot, een 0 Ohm-weerstand, ondanks zijn ogenschijnlijk onbeduidende weerstandswaarde, speelt een cruciale rol in de wereld van elektronica. Als je nieuwsgierig bent naar meer informatie over 0 ohm weerstanden, u kunt contact opnemen met MOKO Technology. Als toonaangevend EMS-bedrijf in China, wij zijn zeer gespecialiseerd en hebben gedegen kennis op het gebied van elektronische componenten. Neem vandaag nog contact met ons op en ontdek hoe weerstanden van nul ohm de prestaties en efficiëntie van uw elektronische ontwerpen.
