ICパッケージの種類: 正しいものを選択する方法?

過去数十年にわたって, ICパッケージは継続的に開発されています. これらの電子コンポーネントの正常な動作と寿命を保証する上で重要な役割を果たします。. ICパッケージ, 内部回路と外部世界をつなぐ架け橋として, さまざまな形で登場する, それぞれが特定のユースケースとパフォーマンス要件に合わせて調整されています. このブログでは, さまざまなICパッケージのタイプを紹介し、比較していきます。. そのうえ, ICパッケージタイプを選択する際の重要な考慮事項をリストします。. 読みましょう.

ICパッケージとは?

ICパッケージ, 集積回路パッケージの正式名称, 集積回路をカプセル化し、湿気などの好ましくない環境要因から保護する筐体です。, 腐食, とほこり. 一方, 集積回路と回路基板やその他のコンポーネントとの相互接続が容易になります。. IC は、相互接続された多数のトランジスタで構成される小型の電子デバイスです。, コンデンサ, 抵抗器, 多様な電子成分を一つの半導体基板上に収めたもの.

ICパッケージを使用するメリットとデメリット

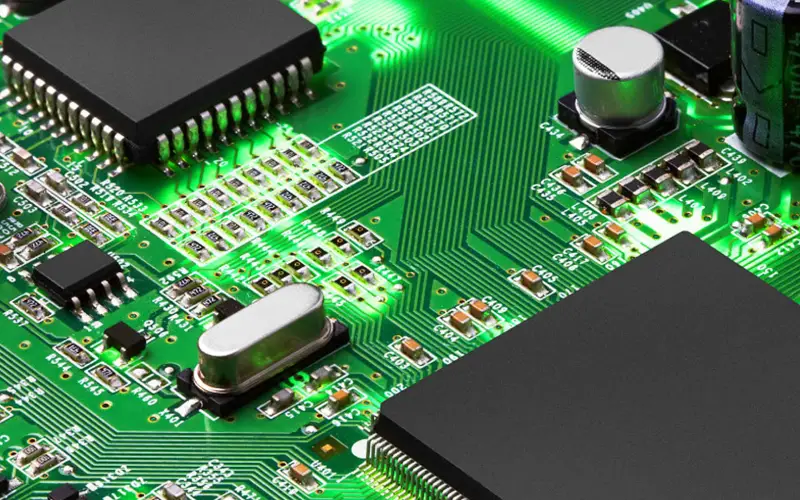

ICパッケージ

利点

  • 物理的保護: IC パッケージは繊細なコンポーネントを物理的損傷から保護します, 水分, ほこり, と環境要因, 寿命と信頼性を確保する.
  • 信頼性の向上: 繊細な電子部品を保護パッケージ内に封入することで、デバイスの信頼性が向上し、動作寿命が延長されます。.
  • スペース効率: ICパッケージの寸法は他の個々のコンポーネントよりも小さい, これにより、コンパクトな設計と回路基板上のコンポーネント密度の向上が可能になります。.
  • 簡素化された組み立て: パッケージ化により、コンポーネントの組み立てが容易かつ自動化されます, 製造コストの削減につながる.
  • パフォーマンスの向上: IC パッケージは、ノイズを低減し、効果的な熱管理を提供することでデバイスのパフォーマンスを向上させることができます。.

短所

  • コスト要因: IC パッケージは個々のコンポーネントよりも高価になる可能性があります, デバイス全体のコストに貢献.
  • 複雑: 特定の IC パッケージは取り扱いが複雑です, 組み立てと修理の両方のプロセスにおいて、特殊な機械と技術的熟練が求められます。
  • 限られた修理可能性: パッケージ内のコンポーネントに障害が発生した場合, パッケージ全体を交換しないと修理が困難または不可能な場合があります.
  • パッケージに依存する特性: デバイスのパフォーマンスは使用されるパッケージに依存する場合があります, パッケージを変更するとデバイスの動作が変わる可能性があります.
  • 熱的制約: 特定の IC パッケージには十分な熱管理が不足している場合があります, 過熱につながり、デバイスのパフォーマンスと信頼性が低下する可能性があります.

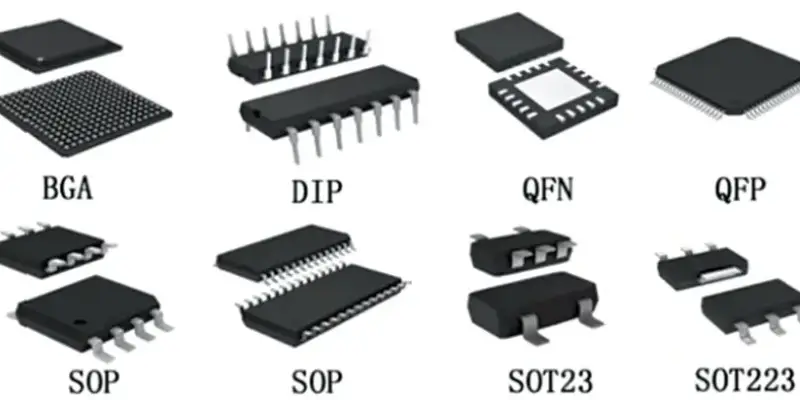

一般的な IC パッケージのタイプ

ICパッケージの種類

  • デュアルインラインパッケージ (浸漬)

デュアル インライン パッケージは、最も初期の最も一般的な IC パッケージ タイプの 1 つです. 2 つの平行なピン列があり、PCB 上のソケットタイプのコネクタに簡単に接続できます。. DIP パッケージにはさまざまなピン数があります, といった 8, 14, 16, 20, もっと. 一部のアプリケーションではまだ使用されていますが、, パッケージタイプがよりコンパクトで効率的になったため、あまり普及しなくなりつつあります.

  • 表面実装デバイス (SMD)

SMDパッケージは省スペースの利点により人気があります. DIPパッケージとは異なります, SMD パッケージにはスルーホール挿入用のリードやピンがありません。. 代わりに, パッケージの底面には、はんだ付け可能な小さなパッドがあります。, PCB に直接はんだ付け可能. 一般的な SMD パッケージ タイプには次のものがあります。 クワッドフラットパッケージ (QFP), 小型集積回路 (SOIC), 薄型小型アウトラインパッケージ (TSOP).

  • ボール・グリッド・アレイ (BGA)

BGAパッケージ 高性能アプリケーション向けに設計されています. 底面には一連のはんだボールがあります。, 従来のピンまたはリードを置き換える. IC は、はんだボールによって PCB 上の対応するパッドに接続されて PCB に取り付けられます。. BGA は優れた電気的性能を備えています, 熱放散, ピン数が多い, マイクロプロセッサーと GPU の第一の選択肢です。.

  • クワッドフラットノーリード (QFN)

QFN パッケージは BGA に似ています, ただし、底部には露出したリード線やボールはありません。. 代わりに, 底には小さな金属パッドがあります, PCB への表面実装に使用されます. QFN パッケージは優れた熱性能と薄型を提供します, これらは電源管理アプリケーションでよく使用されます。.

  • デュアルフラットノーリード (DFN)

表面実装集積回路パッケージの一種です, このタイプのパッケージはフラットです。, 長方形のプラスチック本体と、側面から突き出るリードではなく、はんだ付け用の下側の露出した銅パッド. 小型軽量の機器に使用されます。, 携帯電話や家電製品など.

  • チップスケールパッケージ (CSP)

CSP パッケージは非常にコンパクトで、可能な限り集積回路のサイズに近づくように設計されています。. 限られたスペースを必要とするシナリオで頻繁に使用されることがわかります。, スマートフォンやウェアラブルガジェットなど. CSP は製造が困難ですが、技術の進歩に伴い人気が高まっています.

ICパッケージの種類 説明 利点 短所 一般的なアプリケーション
デュアルインラインパッケージ (浸漬) 2 列のピンを備えた最も初期の最も一般的なパッケージ タイプの 1 つ PCB 上のソケット コネクタに簡単に挿入 かさばる, ピン数が限られている, 現代のデザインには理想的ではありません レガシーアプリケーション, 簡単な回路
表面実装デバイス (SMD) 底面にはんだ付け可能なパッド, 省スペース コンパクト, 軽量, 自動組立に適しています 高出力アプリケーションには理想的ではありません 一般電子機器, 民生用デバイス
ボール・グリッド・アレイ (BGA) 底面にはんだボール, ハイパフォーマンス ピン数が多い, 優れた放熱性 困難なやり直し/修理, 製造に挑戦する マイクロプロセッサ, GPU, 高速アプリケーション
クワッドフラットノーリード (QFN) リード線が露出していない, 底部に金属パッド, 優れた熱性能 コンパクト, 目立たない, より良い熱特性 はんだ接合部の検査が難しい, ハイパワー向けではない パワーマネジメントIC, RF アプリケーション
デュアルフラットノーリード (DFN) QFN の小型版, ピンが少なくなる コンパクト, 省スペース, 軽量 ピン数に制限がある, やりがいのあるやり直し モバイルデバイス, 小型電子機器
チップスケールパッケージ (CSP) 非常にコンパクト, ICのサイズに近い 最大限の小型化, スペース効率の高い設計 ものづくりへの挑戦, 特殊な PCB が必要になる場合があります スマートフォン, ウェアラブル, スペースに制約のあるアプリケーション

適切な IC パッケージ タイプの選択

適切なタイプの IC パッケージを選択することは、特定のアプリケーションおよび設計要件に関連するいくつかの要因に依存する重要な決定です。:

申請要件: パッケージの種類が異なれば、電気的および熱的特性も異なります, ICパッケージを選択するとき, アプリケーションの要件を理解することが重要です, 必要な機能を含めて, 消費電力, そして放熱. この方法でのみ最適なタイプを選択できます.

ピン数と I/O 要件: 必要な入出力数を決定する (I/O) 回路のピン. デザインに多くのピン数が必要な場合, BGA や QFP などのパッケージ タイプを検討する. ピン数が少ない場合, QFN またはより小さいパッケージが適している可能性があります.

基板スペースとレイアウトの制約: 利用可能な基板スペースとレイアウトの制約を評価する. スペースを節約する必要があり、レイアウト要件が厳しい場合, QFN や CSP などのより小さなパッケージを検討してください.

熱に関する考慮事項: 大量の熱を発生する高出力アプリケーションまたはデバイス向け, 優れた放熱特性を持つ IC パッケージ タイプを選択してください, BGAなど.

製造と組み立てに関する考慮事項: パッケージタイプを選択する際は、製造と組み立ての容易さを考慮してください。. 一部のパッケージ, BGAのような, はんだ付けには特殊な機器が必要な場合があります, 一方他の人は, DIP や SMD など, より簡単に扱える.

コストに関する考慮事項: さまざまなパッケージタイプがさまざまな価格帯で提供されています. 生産コストを不必要に膨らませることなく、要件を満たすパッケージを選択してください.

信頼性と耐久性: 特定のアプリケーションの動作環境と耐久性の要件を考慮する. 一部のパッケージの種類, BGAやQFNなど, はんだ接合構成により信頼性が向上します.

設計の柔軟性と将来のアップグレード: 将来のアップグレードや設計の変更が必要になる可能性を考慮する. ピン数が多いパッケージ タイプでは、機能をより柔軟に追加できる場合があります。.

重要なポイント

ICパッケージングは​​今日の半導体製造において重要な役割を果たしています. IC パッケージによってもたらされる保護と熱の利点により、IC パッケージは現代のエレクトロニクス生産において不可欠なものとなっています。. 電子部品の性能を向上させるには、業界関係者がさまざまな IC パッケージの種類を理解し、適切なパッケージを選択することが不可欠です。. 各種ICパッケージや基板に関するお問い合わせ, 専門家に連絡する 今MOKOテクノロジーで.
