進化し続けるエレクトロニクス製造業界の中で, イノベーションは可能性の限界を押し広げ続けます. 近年大きな勢いを増している革新的な進歩は、セラミック PCB の出現です。. これは比較的新しいタイプの PCB であり、効果的な代替品としてエレクトロニクス業界で広く受け入れられています。. 比類のない熱伝導率により、, 機械的強度, および電気絶縁性, セラミック PCB は、高性能で信頼性の高い電子システムの可能性を再定義しています. この包括的な記事では, セラミックPCBの世界を掘り下げていきます, それらの独特の特徴を調べる, 他の種類, アプリケーション, 等々.
セラミック基板とは?

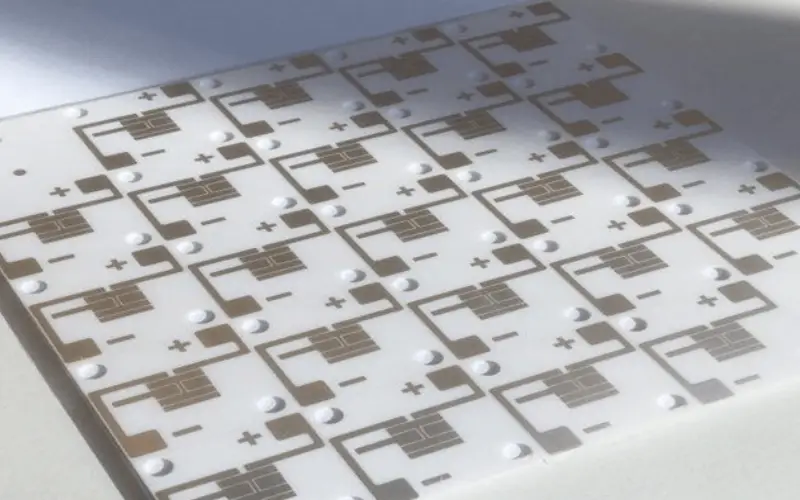

セラミック基板, セラミックプリント基板とも呼ばれます, ベースまたは基板としてセラミック材料を採用することにより、グラスファイバーまたはエポキシ樹脂の従来の使用から逸脱します。. この特殊な PCB は、セラミック材料で構成された薄い絶縁層を備えています。, 金属部品と統合して回路を確立. セラミック基板に使用されるセラミック基材, アルミナなどの, 窒化アルミニウム, 酸化ベリリウムとか, 優れた熱伝導能力を発揮します.
卓越した熱機能と強化されたパフォーマンスにより、, セラミック PCB は、従来の PCB に代わる魅力的な代替品として登場します, メモリモジュールなどのさまざまなアプリケーションで使用できます。, ソーラーパネルアレイ, LED, 通信機器, 多層相互接続ボード, 等.
セラミックPCBの種類
による PCB製造工程, セラミックPCBはさまざまなタイプに分類されます, 含む:
高温セラミック基板
高温セラミック PCB は、高温環境に耐え、高温環境で動作する能力があるため、広く人気のあるタイプのセラミック回路基板です。. これらの特殊な PCB は一般に高温対応 PCB として知られています。 同時焼成セラミック (HTCC) 回路. HTCC PCB は、溶媒と混合された生のセラミックで構成されています, 接着剤, 可塑剤, 潤滑剤, そして酸化アルミニウム.
HTCC テクノロジーにより、これらのセラミック PCB は極度の熱条件下でも構造的完全性と電気的性能を維持できます。. 高温が蔓延する用途で広く利用されています。, 航空宇宙などの, 自動車, およびパワーエレクトロニクス産業. HTCC 製造プロセスは、過酷な熱環境に耐えるのに必要な信頼性と耐久性を保証します。, 高温セラミックPCBは要求の厳しいアプリケーションにとって理想的な選択肢となります.
低温セラミック基板
低温焼成セラミックス (LTCC) PCB には、他のタイプのセラミック PCB と比較して独自の利点があります. 高温同時焼成セラミックとは異なります。 (HTCC), LTCC PCB は、金ペーストを使用して金属板上の接着基板とクリスタル ガラスを結合することによって製造されます。. 得られた回路基板を切断します。, ラミネートされた, ガスオーブンに約100℃で置きます。 900 摂氏.
LTCC PCB の注目すべき利点の 1 つは、HTCC や他のセラミック回路基板タイプと比較した場合、反りが減少し、収縮耐性が向上していることです。. これにより、機械的強度と熱伝導率が向上します。. したがって, LTCC PCB は、放熱製品を含むアプリケーションに特に有利です, 優れた熱的利点を提供するため.
厚膜セラミック基板
厚膜セラミック PCB の特徴は導体層です。, を超える厚さを持つことができるもの 10 ミクロンを超えない 13 ミクロン. 通常、, セラミックPCB上, 表面は、銀や金パラジウムなどの貴金属を使用して細心の注意を払って印刷された導体層で飾られています。. これには、セラミックベース材料上に金と誘電体ペーストを塗布することが含まれます。, その後、以下の温度でベーキングプロセスが続きます 1000 摂氏. 金導体ペーストのコストが比較的低いため、厚膜セラミック PCB の使用が PCB メーカーの間で広く普及しています。.
従来の PCB に対する厚膜セラミック PCB の主な利点の 1 つは、銅を酸化から保護する能力にあります。. この特性により、セラミック PCB メーカーは交換可能な導体を組み込むことができます。, 半導体, コンデンサ, セラミック基板上の抵抗器.
セラミック基板の長所と短所
セラミック基板のメリット
- 優れた熱伝導性
セラミック PCB は優れた熱伝導率を示します, 電子部品から発生する熱を効率的に放散できるようにする. この利点は、熱管理が重要なアプリケーションでは非常に重要です。, 過熱を防ぎ、最適なパフォーマンスと信頼性を確保するのに役立ちます。.
- 低い熱膨張係数 (コート)
強固かつ優れた原子間結合により、, セラミックは優れた熱安定性を示します, 構造的な完全性を維持しながら高温に耐えることが可能になります。. 変動する温度条件に直面しても, セラミックはしっかりしたまま, 安定, そして安定した.
- 優れた断熱性
セラミックPCBは優れた断熱性を提供します, 基板を通る熱の流れを効果的に防止します。. この絶縁特性により、回路基板上のコンポーネントが保護されます。, 過度の熱による損傷や危害のリスクを軽減します。.
- 無機
セラミック PCB の注目すべき利点の 1 つは、無機材料の組成です。, これにより、製品の寿命が長くなり、使いやすさが向上します。. 有機素材と違い, セラミックは劣化に強く、性能を損なうことなく長期間の使用に耐えます。.
- 高周波
これらの特殊なボードにより、高周波信号の信頼性が高く効率的な処理が可能になります。, 要求の厳しいアプリケーションにおいて優れたパフォーマンスと信号整合性を保証します. 高周波データと電気信号の伝送に大きく依存する医療および航空宇宙分野で広く使用されています。.
- 機械的安定性
セラミック基板は機械的強度と剛性が高い, 優れた構造安定性を提供します. 機械的ストレスに耐えることができます, 振動, 他のものよりも優れた厳しい環境条件 PCB材料, 損傷や故障のリスクを軽減する.
- 設計の柔軟性
セラミック PCB により、設計者は小型化を実現できます。, 寸法安定性により、よりコンパクトな設計. この柔軟性は、スペースが限られている場合や小型化が必要な場合に特に価値があります。.
セラミック基板のデメリット
セラミックプリント基板には、他のタイプの PCB に比べて多くの利点があります。, 特定のアプリケーションにとっては魅力的な選択肢となります. しかしながら, それらの使用に関連する潜在的な欠点を考慮し、徹底的に調査することが重要です:
- 製造における複雑さ
セラミック PCB には特殊な製造プロセスが必要です, 厚膜または薄膜堆積技術など, 生産プロセスが複雑になる可能性があります. これにより、リードタイムと製造コストが増加する可能性があります, 熟練した技術者や専門の施設も必要です.
- より高いコスト
セラミック PCB は一般に、FR4 などの従来の PCB 材料と比較して高価です。. コストは主に、特殊なセラミック材料と関連する製造プロセスに起因します。.
セラミックとFR4の比較
電子アプリケーションに適した基板材料を選択する場合, FR4 長い間多くのメーカーにとって頼りになる選択肢でした. しかしながら, テクノロジーが進歩し、より高いパフォーマンスへの要求が高まるにつれて, セラミックボードが魅力的な代替品として登場. この部分では, これら 2 種類の材料をさまざまな側面から比較します. 詳細については、以下のチャートを確認してください:
| パラメータ/ 使用素材 | セラミック | FR4 |
| 熱伝導率 (このようなFR4表面の熱伝導率は、) | よく使われる材料: 20 に 40 /特殊素材:25 に 200 | 0.25 に 0.35 |
| 熱膨張 | 低い | 中くらい |
| 周波数性能 | 高い | 低～中 |
| 吸湿 | 無視できる | 比較的高い |
| 動作温度 | 500℃まで (不定) | 130℃まで (不定) |
| RF性能 | 優れた | 限定 |
| 機械的強度 | 高い | 適度 |
| 製造プロセス | より複雑な, 専門化された | それほど複雑ではない |
| 料金 | FR4以上 | 比較的低いです |
