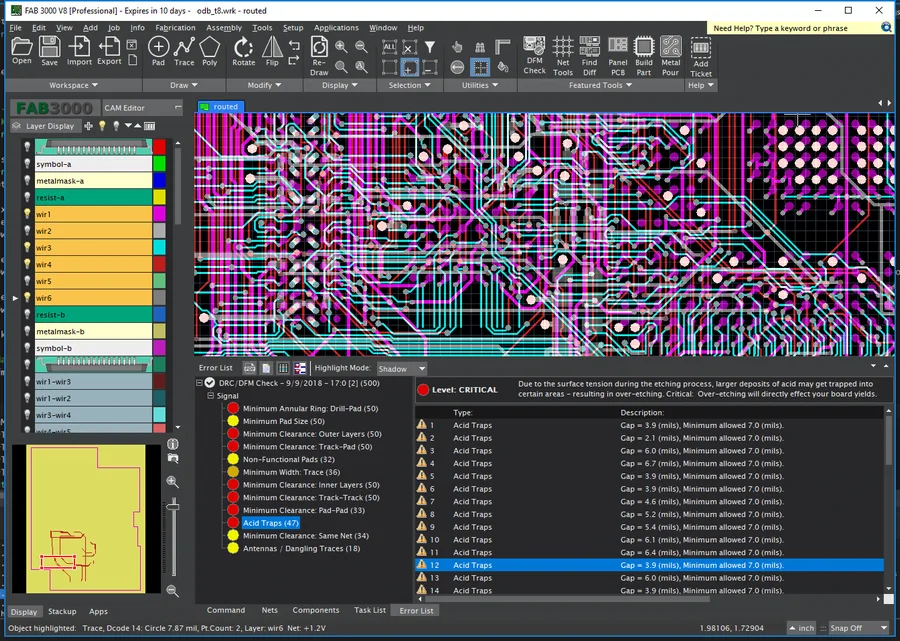

¿Qué es un archivo Gerber??
Gerber es un formato de archivo que usamos frecuentemente en la industria de PCB. Usamos un archivo Gerber para describir los diversos elementos y constituyentes de una placa de circuito impreso. Entonces, esto incluye cosas como capas de leyenda, el metal que vamos a usar, capas conductoras, almohadillas de cableado, y las capas de máscara de soldadura. El formato Gerber fue desarrollado e integrado por una empresa conocida como Gerber y de ahí surgió el nombre..
Diseñamos PCB utilizando un conjunto especial de herramientas.. Entonces, estas herramientas incluyen principalmente CAD (Diseño asistido por ordenador) y EDA (Automatización Electrónica de Diseño). Estas herramientas nos ayudan a generar datos fundamentales de fabricación de PCB. Luego comenzamos la fabricación de PCB basados en estos datos. Si un cliente entrega un archivo de diseño de PCB a un fabricante sin incluir el archivo Gerber, el fabricante enfrentará muchas dificultades. Esto se debe a que las extensiones de archivo de Gerber son empíricas para Fabricación de PCB ya que sirve como un conjunto de pautas y referencias. Los fabricantes confían en el visor PCB Gerber para describir y comprender los parámetros de diseño de varios módulos de una placa de circuito. Por lo tanto, podemos utilizar un archivo Gerber para la fabricación de PCB y Montaje de PCB.
La importancia de un archivo Gerber
diseños de PCB son cada vez más complejos y demandan el uso de pequeños componentes en diseños compactos. Como resultado, las herramientas del fototrazador vectorial utilizadas anteriormente ya no son adecuadas. Solo podían rastrear diseños de una sola capa y ubicaciones de componentes.. sin embargo, con la llegada de los archivos PCB Gerber, incluso diseños con más de 20 las capas se pueden rastrear con precisión. Esto hace que los archivos Gerber sean cruciales para la industria de fabricación y fabricación de PCB, ya que permiten rastrear cada capa de construcción., incluidas las capas de pasta de soldadura y las ubicaciones de los componentes.
Antes, los trazadores vectoriales requerían un haz de luz concentrado que pasaba a través de una abertura para revelar el diseño en la película. sin embargo, estos plotters fotográficos ya no son apropiados para las intrincadas, alta densidad, y diseños de PCB compactos de hoy. plotters láser, que son ideales para montar componentes de alta densidad en PCB, son empleados por los archivos Gerber para rastrear la posición de los componentes.
Los archivos Gerber para PCB ofrecen una ventaja de ahorro de tiempo. Cuando se trabaja con una placa de circuito impreso grande que tiene muchas líneas de seguimiento y ubicaciones de componentes, el uso de una herramienta Photo Plotter puede ser una tarea que requiere mucho tiempo. por suerte, el uso de archivos Gerber reduce drásticamente este proceso a solo unos minutos, gracias a la eficiencia de un plotter láser.
Si surge la necesidad de volver a los foto plotters tradicionales, recuperar información de archivos Gerber es un proceso sencillo. La conversión de coordenadas Gerber en un archivo de trama con un trazador láser ayuda a mantener los rastros de información durante un período prolongado. Estas impresionantes capacidades resaltan el papel crucial que desempeñan los archivos PCB Gerber en el proceso de fabricación.. Además, su importancia se amplifica aún más por características adicionales que son intrínsecas a su uso.
Diferentes versiones de Gerber Files
El formato de archivo Gerber siempre está evolucionando, por lo que ha tenido muchas versiones en el pasado. sin embargo, hoy usamos principalmente tres versiones populares del archivo Gerber.
1) Gerber X2
Este es el último formato de visor gratuito de Gerber. Lo mejor de esta versión es que admite la acumulación de datos. Adicionalmente, También contiene una serie de atributos avanzados.
2) RS-274-X
Esta versión del archivo PCB Gerber tiene la funcionalidad más expandida. Entonces, Utilizamos ampliamente esta versión en las operaciones de fabricación en línea del visor de archivos PCB de rutina.
3) RS-274-D
Esta versión del formato de visor Gerber en línea es la más antigua y los fabricantes de PCB más convencionales todavía la usan.. sin embargo, las otras dos versiones están reemplazando gradualmente esta versión.
Tipos y formato de archivos Gerber
1) pcbname.GTL
Usamos este tipo de archivo para almacenar datos relacionados con la capa superior de cobre..
2) pcbname.gts
Con frecuencia utilizamos este tipo de archivo para almacenar datos relevantes para la capa de máscara de soldadura superior.
3) pcbname.GTO
A menudo utilizamos este tipo de archivo en nuestras operaciones rutinarias de fabricación de PCB para almacenar datos relevantes para la pantalla de serigrafía superior.
4) pcbname.GBL
La mayoría de los fabricantes de PCB utilizan este tipo de archivo en sus configuraciones para almacenar información y datos relevantes para la capa inferior de cobre..
5) pcbname.GBS
Este tipo de formato es el más adecuado para almacenar información y detalles sobre la capa de máscara de soldadura inferior.
6) pcbname.GBO
Este formato es ideal para mantener un registro de información relevante para la serigrafía inferior.
7) pcbname.TXT
Utilizamos principalmente este tipo de archivo o formato para mantener un registro de la información de perforación. Esto implica principalmente datos relevantes para agujeros y otras características que vamos a perforar en nuestras placas de PCB.
8) pcbname.GML / GKO
Este formato de archivo es el más adecuado para almacenar información relevante para el esquema de la placa PCB.
9) pcbname.GL2
Utilizamos este tipo de archivo solo en placas PCB de múltiples capas. Nos da información relevante para la segunda capa interna.
10) pcbname.GL3
Este tipo de archivo también está reservado solo para placas PCB multicapa. Lo usamos para almacenar información relevante para la tercera capa interna.
Cómo generar un archivo Gerber desde Eagle?
Autodesk Eagle es una herramienta muy útil para el diseño y diseño de PCB. Tiene funciones de secuencias de comandos que nos permiten automatizar el proceso de diseño electrónico.. Una vez que complete el diseño de su placa PCB en Autodesk Eagle, el siguiente paso es generar un archivo Gerber. Esto se debe a que deberá enviar este ejemplo de archivo Gerber junto con sus otros archivos de diseño al fabricante de su PCB. Una de las mejores cosas de Autodesk Eagle es que incluye un procesador CAM muy intuitivo. Este módulo nos permite importar cualquier archivo CAM y luego generar inmediatamente cualquier tipo de archivo que pueda necesitar para su placa PCB. Entonces, puede usar esta funcionalidad para generar el archivo Gerber requerido.
1) Abra el procesador CAM
Primero tendrá que importar y abrir el archivo de diseño de PCB en Autodesk Eagle. El archivo de diseño de PCB tiene un (.brd) extensión. Entonces, para abrirlo puedes hacer clic en el botón CAM. Alternativamente, puede hacerlo haciendo clic primero en Archivo y luego navegando al procesador CAM. Hacer esto abrirá inmediatamente el procesador CAM que vamos a usar para generar los archivos Gerber.
2) Navegar al trabajo
El siguiente paso es navegar hacia el trabajo.. Puede hacer esto haciendo clic en Archivo y luego haciendo clic en abrir. Luego alterna el botón de trabajo.
2) Abra el archivo gerb274x.cam
Primero deberá navegar a la carpeta CAM predeterminada de su Autodesk Eagle. Entonces, desde allí puede elegir el archivo gerb274x.cam. Una vez que hayas hecho eso, puedes seleccionar abrir.
3) Agregar una segunda serigrafía
Si navega por las pestañas en Autodesk Eagle, observará que no tenemos ningún archivo para la capa de serigrafía inferior. Esto es porque, en el caso de placas PCB simples, usualmente colocamos la serigrafía solo en la capa superior. sin embargo, si tiene una PCB compleja y desea agregar una serigrafía adicional en la capa inferior, entonces puedes hacer eso también.
- Ante todo, deberás hacer clic en Agregar.
- Entonces tendrás que cambiar la sección. Puede usar cualquier término relevante como "Fondo de pantalla de seda"
- Después de esto, tendrás que cambiar el archivo a “%N.pls”
- Luego deberás anular la selección de todas las capas
- Luego seleccione estas capas: 26 "BNames, 20 "Dimensión, y 22 "BPlace"
4) Crear un archivo Gerber
Ahora puede finalmente crear su archivo Gerber requerido. Para este propósito, tendrá que hacer clic en el botón Procesar trabajo. Luego verá que su archivo Gerber requerido se genera en la carpeta del proyecto de su panel de control Eagle.
5) Envío del archivo Gerber a la tecnología MOKO
Una vez que haya generado los archivos Gerber, tendrás que enviarlos a Tecnología MOKO para que podamos comenzar a procesar su pedido. Para este propósito, Tendrás que juntar todos tus archivos de Gerber y comprimirlos en una sola carpeta. Luego puede cargar este archivo zip en la página de pedido de MOKO Technology. Esto nos permitirá recibir los archivos de Gerber junto con las especificaciones de su pedido.. Por lo tanto, empezaremos a trabajar en ello de inmediato.
Errores comunes del archivo Gerber de Eagle y cómo resolverlo
1) Faltan archivos de perforación
Necesitamos estos archivos para determinar la ubicación y el tamaño de los agujeros que estamos a punto de perforar en una placa PCB. Si olvida incluir estos archivos, el fabricante de su PCB puede enfrentar una gran cantidad de dificultades.
2) Faltan capas de máscara de soldadura
Si su placa PCB tiene dos o más capas, entonces los archivos deben tener dos capas de máscara de soldadura. Uno es para la capa superior y el otro para la capa inferior..
3) Contornos faltantes o dobles
Uno de los errores más comunes es que las personas a menudo generan archivos que carecen de contornos.. Estos contornos son importantes para identificar dónde cortar las placas de PCB. A veces, las personas generan archivos por error donde incluyen dos o más cuadros alrededor de la placa PCB. En ambos escenarios, el fabricante de PCB puede enfrentar problemas graves.
4) Tamaño de PCB incompatible
A menudo, las dimensiones de la placa PCB ingresadas en el orden no complementan las dimensiones ingresadas en el archivo Gerber. Debe evitarlo para que podamos evitar demoras significativas en la fabricación de PCB.
5) Colocación de taladros cortados en el trazado
A veces, las personas colocan por error los taladros de tal manera que interfieren con el trazado del circuito. Además de eso, se olvidan de redirigir el trazado alrededor del agujero. Debe evitar esto para que la funcionalidad de la placa PCB no se dañe..
6) Los agujeros chapados y no chapados no están claramente definidos en el archivo Gerber
A veces las personas carecen de una comprensión fundamental de cómo el software Gerber PCB diferencia la NPTH de la PTH. En Autodesk Eagle, puedes hacer el NPTH usando la herramienta de agujeros. Por otra parte, tienes que usar la herramienta Via para hacer la PTH.
