So reparieren Sie Leiterplatten

Leiterplatten sind unverzichtbare Komponenten, die eine Vielzahl elektronischer Geräte mit der nötigen Energie versorgen. Dennoch, Sie sind nicht immun gegen Probleme und können im Laufe der Zeit eine Reihe von Problemen erleben. In solchen Situationen, Die Entscheidung, Leiterplatten zu reparieren statt auszutauschen, kann erhebliche Vorteile bieten. Es handelt sich um eine kostengünstigere Lösung, Dies trägt auch dazu bei, Elektroschrott zu reduzieren und die Umweltbelastung durch die Herstellung neuer Leiterplatten zu minimieren. Dieser Leitfaden stellt einen schrittweisen Prozess zur PCB-Reparatur vor, zusammen mit einer Erklärung der Ursachen für Ausfälle von Leiterplatten und den notwendigen Werkzeugen und Geräten für eine erfolgreiche Leiterplattenreparatur.

Gründe, warum Leiterplatten versagen?

Vor der Reparatur der Platine, Wir müssen die Ursache des Fehlers verstehen, Dies kann uns helfen, das Problem schneller zu lösen. Nachfolgend listen wir einige häufige Ursachen für Leiterplattenausfälle auf:

  1. Körperlicher Schaden

Leiterplatten enthalten Pfade, die die Übertragung von Signalen und Strom zwischen elektronischen Komponenten erleichtern. Wenn eine Leiterplatte physischen Schaden erleidet, Dies kann zu einem Betriebsausfall führen, indem entweder diese Leitungen unterbrochen werden oder die Komponenten beschädigt werden.

Zum Beispiel, wenn das Brett sich verbiegt oder Risse bekommt, Dies kann zur Störung oder Unterbrechung der Verbindungswege zwischen den Komponenten führen. zusätzlich, Übermäßige Vibrationen oder Stöße können zur Verschiebung oder Ablösung von Bauteilen von der Platine führen, Dadurch wird die Funktionalität der Schaltung beeinträchtigt. Deshalb, Bei der Handhabung und Lagerung von Leiterplatten ist Vorsicht geboten, um das Risiko physischer Schäden zu minimieren und ihre Langlebigkeit zu erhöhen.

Physischer Schaden auf der Leiterplatte

  1. Defekt eines Bauteils

Bei Platinen kommt es häufig zu Komponentenausfällen, Der Vorteil besteht jedoch darin, dass sie die physische Struktur der Platine nicht beeinträchtigen. Im Laufe der Zeit, Aufgrund der Alterung kann die Funktionalität elektronischer Komponenten ausfallen, übermäßige Hitze, oder elektrische Störungen. zusätzlich, Diese einzelnen Teile können sich lösen oder von der Platine getrennt werden. In solchen Fällen, Sie müssen lediglich die betroffenen Komponenten durch Löttechniken austauschen oder wieder anbringen. jedoch, Die Leiterbahnen können für Probleme verantwortlich sein, wenn sie aufgrund von Spannungsschwankungen ihre Leitfähigkeit verlieren, Überhitzung, oder Alterung. Die Behebung dieses Problems erfordert fortgeschrittenere technische Fachkenntnisse.

  1. Schlechtes PCB-Design

Schlechtes PCB-Design ist eine der häufigsten Ursachen für PCB-Ausfälle. Ein häufiger Designfehler, der dazu führen kann, dass eine Leiterplatte nicht mehr funktioniert, ist die unsachgemäße Verlegung von Leiterbahnen. Wenn Leiterbahnen nicht ordnungsgemäß weitergeleitet werden, Dies kann zu Signalstörungen oder zur Bildung von Punkten mit hoher Impedanz führen, die die reibungslose Übertragung von Signalen stören. Zum Beispiel, wenn zwei Leiterbahnen mit unterschiedlichen Signalen zu nahe beieinander verlegt werden, sie können sich gegenseitig stören, Dies kann zu Rauschen oder Signalverlust führen. Ähnlich, wenn eine Leiterbahn übermäßig lang ist oder zahlreiche Biegungen enthält, es kann einen Punkt mit hoher Impedanz erzeugen, Dadurch verringert sich die Stärke des Signals. Erfahren Sie mehr über PCB-Leiterbahnen, Sie können den Blog überprüfen: Der wesentliche Leitfaden für PCB-Leiterbahnen.

  1. Hohlräume überziehen

Fehlstellen in der Beschichtung stellen ein potenzielles Risiko für Leiterplattenausfälle dar. Während des Beschichtungsprozesses, Dadurch wird unter Verwendung von Materialien wie Kupfer eine leitende Schicht auf der Leiterplattenoberfläche erzeugt, Innerhalb dieser Schicht können kleine Leerräume oder Lücken, sogenannte Voids, entstehen. Diese Hohlräume können negative Auswirkungen auf die Leistung der Leiterplatte haben. Aufgrund dieser Hohlräume kann es zu unvollständigen elektrischen Verbindungen oder vollständigen Stromkreisunterbrechungen kommen. Außerdem, Sie können im Laufe der Zeit zu Korrosion und einer Verschlechterung der Leiterplatte führen.

  1. Delaminierung der Lötmaske

Eine Delaminierung der Lötstoppmaske tritt auf, wenn sich die Schutzschicht auf einer Leiterplatte aufgrund falscher Handhabung oder minderwertiger Materialien teilweise oder vollständig ablöst. Dies kann das Erscheinungsbild des Boards beeinträchtigen und zu Reparaturproblemen führen. Zu den Ursachen gehören inkompatible Materialien, Feuchtigkeitseinwirkung, Hitze, Chemikalien, und mechanische Schäden. Zu den vorbeugenden Maßnahmen gehört die Verwendung hochwertiger Materialien, ordnungsgemäße Handhabung, und Lagerungstechniken, um sicherzustellen, dass die Lötmaske intakt bleibt und die darunter liegende Schaltung schützt.

  1. Säurefallen

Wenn die Ätzlösung in scharfen Ecken der Platine hängen bleibt, Es entstehen Säurefallen, die nicht entkommen können. Folglich, Die Säure erodiert weiterhin das Kupfer, Dies kann zum Bruch von Kupferleiterbahnen oder -pads führen, was letztlich zum Totalausfall der Leiterplatte führt. Deshalb, Es ist wichtig, die Leiterplatte vor der Herstellung sorgfältig zu entwerfen und zu prüfen, um Säureeinschlüsse zu vermeiden.

Leiterplatten reparieren: Welche Werkzeuge und Geräte benötigen Sie??

PCB-Reparaturwerkzeuge

  • Lötkolben: Mit einem Lötkolben wird Lot geschmolzen und elektrische Verbindungen hergestellt. Es ist entscheidend für das Entfernen und Ersetzen von Komponenten auf der Leiterplatte.
  • Entlötpumpe oder Entlötlitze: Diese Werkzeuge werden verwendet, um überschüssiges Lot zu entfernen oder Bauteile zu entlöten. Die Entlötpumpe saugt geschmolzenes Lot an, während das Entlötgeflecht das Lot durch Kapillarwirkung ableitet.
  • Pinzetten und kleine Zangen: Für den Umgang mit kleinen Bauteilen sind Pinzetten und kleine Zangen hilfreich, Biegeleitungen, und präzise Anpassungen während des Reparaturvorgangs vorzunehmen.
  • Drahtschneider und Abisolierer: Sie sind unverzichtbare Werkzeuge zum Schneiden und Abisolieren von Drähten beim Herstellen von Verbindungen oder beim Ersetzen beschädigter Leiterbahnen auf der Leiterplatte.
  • Fluss: Flussmittel ist ein chemisches Mittel, das zur Verbesserung der Lötleistung verwendet wird, indem es Oxidation entfernt und einen besseren Lotfluss fördert. Es trägt dazu bei, zuverlässige Lötverbindungen herzustellen.
  • PCB-Reinigungslösung und Bürste: Nach Reparaturen, Es ist wichtig, die Leiterplatte zu reinigen, um Flussmittelrückstände zu entfernen, Schmutz, oder irgendwelche Verunreinigungen. Eine PCB-Reinigungslösung und eine Bürste helfen dabei, eine saubere und rückstandsfreie Platine zu erhalten.
  • ESD-Schutzausrüstung: Elektrostatische Entladung (ESD) kann empfindliche Bauteile auf der Leiterplatte beschädigen. ESD-Schutzausrüstung, B. ein antistatisches Armband und eine Matte, sorgt für eine ordnungsgemäße Erdung und verhindert ESD-bedingte Schäden.

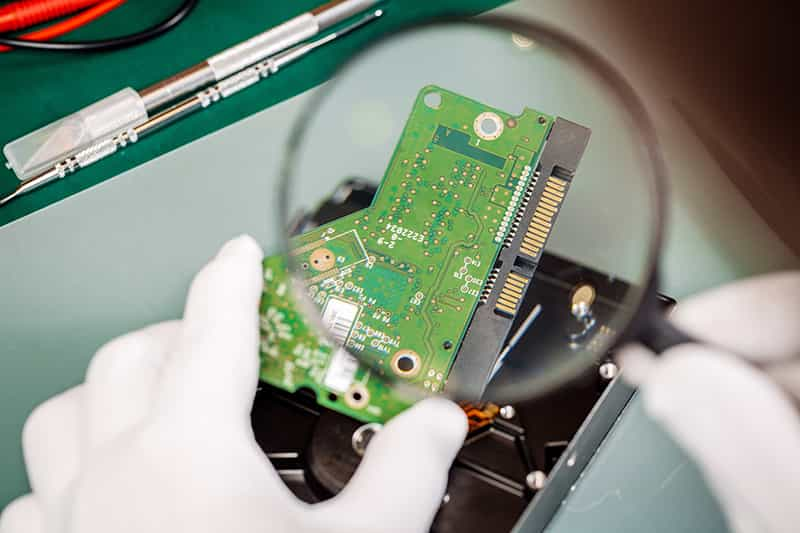

  • Mikroskop oder Lupe: Ein Mikroskop oder eine Lupe hilft bei der Untersuchung kleiner Bauteile und der Identifizierung von Löt- oder Verbindungsproblemen, die mit bloßem Auge möglicherweise nicht sichtbar sind.

Leiterplatten reparieren Schritt für Schritt

PCB-Reparatur

  1. Bereiten Sie Werkzeuge und Materialien vor

Bevor Sie mit der Leiterplattenreparatur beginnen, Es ist wichtig, alle benötigten Werkzeuge und Materialien vorzubereiten. Dieser proaktive Schritt gewährleistet einen reibungslosen und unterbrechungsfreien Reparaturprozess. Indem alles griffbereit ist, Sie können unnötige Verzögerungen oder Unterbrechungen vermeiden.

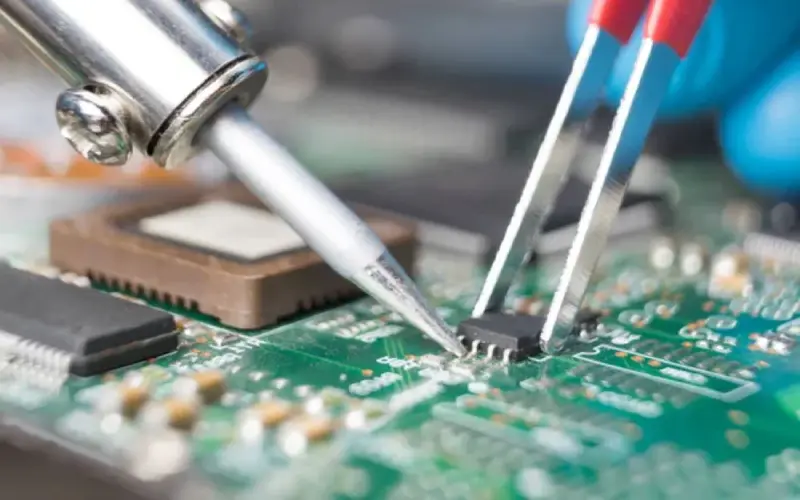

  1. Entfernen Sie das beschädigte Pad oder die beschädigte Komponente

Lösen Sie das Bauteil vorsichtig mit einem Schraubendreher oder einem Messer von der Platine. Dieser Schritt sollte durchgeführt werden, bevor Sie versuchen, verbleibende Lötstellen zu entlöten. Für den Fall, dass das Pad beschädigt ist oder zu viel Lot enthält, Verwenden Sie vorsichtig Schleifpapier, um das unerwünschte Material zu entfernen. Seien Sie vorsichtig und vermeiden Sie übermäßigen Druck, um weitere Schäden an der Leiterplatte zu vermeiden.

  1. Reinigen Sie die Schiene und entfernen Sie das Lot

Es ist wichtig, die Schiene zu reinigen, um eine gute Haftung und eine feste Verbindung für die neue Komponente oder das neue Pad zu gewährleisten. Zuerst, Verwenden Sie ein mit Reinigungsalkohol getränktes Wattestäbchen, um eventuelle Rückstände auf der Schiene zu entfernen. Dann, Verwenden Sie vorsichtig ein Cuttermesser, um beschädigte Abschnitte der Schiene sorgfältig zu entfernen. Zuletzt, Markieren Sie das Ende der geschnittenen Spur mit einem Stift. Diese Markierung dient als Leitfaden für die genaue Platzierung der neuen Komponente oder des neuen Pads.

  1. Positionieren Sie das Kupferband auf der Schiene

Sobald Sie für die Sauberkeit der Strecke gesorgt haben, Fahren Sie damit fort, das Kupferband darüber zu legen. Dieser Schritt ist wichtig, um eine starke Verbindung für die neue Komponente oder das neue Pad herzustellen. Schneiden Sie zunächst ein Stück Kupferband ab, das etwas länger als die Schiene selbst ist. Positionieren Sie das Band vorsichtig direkt über der Spur, Gewährleistung einer vollständigen Abdeckung. Richten Sie die Enden des Klebebands genau an den Kanten der Leiterplatte aus. Dies gewährleistet eine sichere und zuverlässige Verbindung für das neue Bauteil oder Pad.

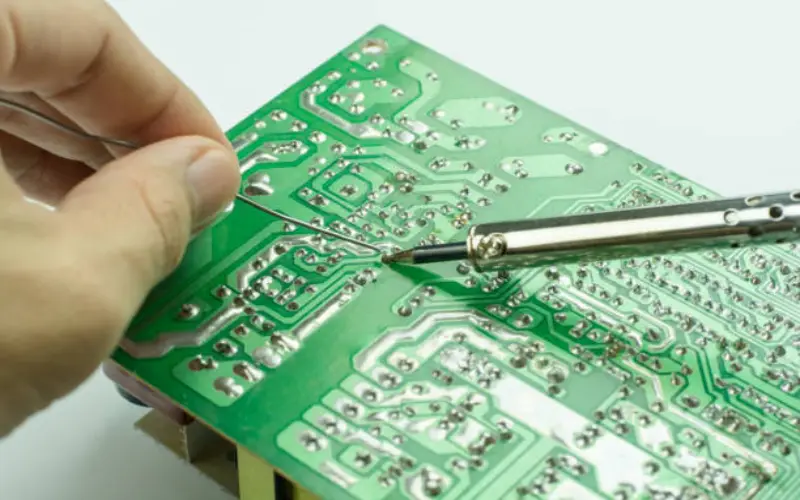

  1. Löten Sie die Verbindungen

Mit einer Lötpistole, Tragen Sie eine kleine Menge Lot auf ein Pad auf und erhitzen Sie es, bis es schmilzt. Nächster, Drücken Sie die Spitze der Lötpistole vorsichtig gegen das Kupferband, Stellen Sie sicher, dass es in Position bleibt, bis das Lot abkühlt und eine starke Verbindung herstellt. Wiederholen Sie diesen Vorgang auf dem verbleibenden Pad, Stellen Sie sicher, dass beide Verbindungen ordnungsgemäß verlötet sind.

  1. Stellen Sie das PCB-Durchgangsloch wieder her

Beginnen Sie damit, mit einem scharfen Messer alle Rückstände und Verstopfungen aus dem Loch zu entfernen, Stellen Sie sicher, dass es sauber und frei von Schmutz oder Lötzinnresten ist. Nächster, Nehmen Sie ein in Reinigungsalkohol getränktes Wattestäbchen und reinigen Sie das Durchgangsloch sorgfältig, Entfernen aller verbleibenden Verunreinigungen. Schließlich, Passen Sie die Größe des Lochs mit einer Büroklammer oder einem ähnlichen Werkzeug an die Größe des Komponentenkabels an, Erweitern Sie ihn schrittweise, bis er die Leine sicher aufnimmt.

  1. Platzieren und löten Sie Ihr Bauteil

Zum Einlöten des neuen Bauteils auf die Leiterplatte, Führen Sie das Kabel vorsichtig in das Durchgangsloch ein, um einen sicheren Sitz zu gewährleisten. Drehen Sie die Platine um, um an die Lötseite zu gelangen, Tragen Sie dann mit einer Lötpistole Lötzinn auf ein Pad auf, zum Verkleben schmelzen. Schließen Sie das Kabel an, indem Sie mit der Spitze der Lötpistole das Pad berühren, Halten Sie es so lange, bis das Lot abgekühlt ist und eine starke Verbindung bildet. Wiederholen Sie den Vorgang auf dem anderen Pad, Auftragen von Lot, Heizung, und Anschließen des Kabels, bis eine sichere Verbindung entsteht.

  1. Schneiden Sie überschüssiges Klebeband ab

Der letzte Schritt zur Reparatur von Leiterplatten muss mit Sorgfalt durchgeführt werden. Verwenden Sie Werkzeuge wie ein Bastelmesser, um das zusätzliche Klebeband rund um die Reparaturstelle zu entfernen. Achten Sie darauf, beim Trimmen keine Leiterbahnen oder Pads auf der Leiterplatte zu schneiden oder zu beschädigen. Dadurch wird ein sauberes und aufgeräumtes Erscheinungsbild gewährleistet und gleichzeitig die Integrität der Schaltkreise gewahrt.

Wählen Sie einen vertrauenswürdigen Hersteller für Ihre Leiterplatte

Allerdings ist es kostengünstiger, Leiterplatten zu reparieren, als eine neue Leiterplatte zu kaufen, Es ist eine bessere Wahl, wenn Sie von Anfang an eine hochwertige Leiterplatte kaufen. Daher, Die Zusammenarbeit mit einem erstklassigen Leiterplattenhersteller ist sehr wichtig. Bei MOKO Technology, Wir sind stolz auf unsere Fähigkeit, erstklassige Leiterplatten herzustellen und außergewöhnliche Leistungen zu erbringen Leiterplattenbestückungsdienste. Durch den Einsatz modernster Ausrüstung und fortschrittlicher Technologie, Wir legen großen Wert auf die Qualitätskontrolle während unseres gesamten Produktionsprozesses. Kontaktiere uns Entdecken Sie noch heute, wie wir Sie bei Ihrem PCB-Projekt unterstützen können.
