PCB-Layer und Tipps zur Optimierung von PCB-Layern

PCB ist ein grundlegender Baustein aller elektronischen Komponenten. Es kommt also mit verschiedenen Arten von Schichten. Für einen Anfänger, PCB-Layer-Typen und PCB-Layer-Board-Typen können verwirrend sein. jedoch, nach einem grundlegenden Verständnis dieser Konzepte, es scheint ganz einfach.

In diesem ausführlichen Artikel erfahren Sie alles, was Sie über PCB-Layer-Typen wissen müssen und wie Sie diese optimieren können. Kommen wir gleich zu den Punkten und gehen auf verschiedene PCB-Layer ein.

Arten von PCB-Schichten

  1. Mechanische Schichten

Eine einzelne Leiterplatte kann mehrere mechanische Schichten haben. jedoch, Du benötigst mindestens eine Schicht, um dein Board herzustellen. Die gängigsten mechanischen Schichten bilden die physikalische Dimension Ihres Boards. Diese Schicht hilft einem Hersteller, die Leiterplatte aus dem Lagermaterial auszuschneiden.

Diese Schicht kann ein einfaches Rechteck oder eine komplizierte Form mit runden Ecken oder Ausschnitten sein. Zusätzlich, Einige mechanische Schichten enthalten detaillierte Werkzeugspezifikationen und einige andere mechanische Informationen. Diese zusätzlichen mechanischen Schichten werden selten verwendet, sodass Sie nicht tiefer tauchen müssen.

  1. Ebenen fernhalten

Im Gegensatz zu den mechanischen Schichten, Abstandsschichten definieren die Randbedingungen des Arbeitsbereichs von Leiterplatten. Zum Beispiel, wenn Sie alle Komponenten ½ Zoll vom Umfang Ihres Boards zeichnen möchten. Dann, die Keep-Out-Schicht wird zur Diskussion kommen.

Diese Ebene ist sehr hilfreich, um dem Designer Feedback zu geben. So hilft es Designern, die vorgegebenen Grenzen nicht zu verletzen. Außerdem, Sie können damit Segmente im Innenraum identifizieren, die aus verschiedenen Gründen frei bleiben müssen.

  1. Routing-Layer

Routing-Layer sind sehr hilfreich, um verschiedene Komponenten miteinander zu verbinden. Designer verbringen die meiste Zeit mit Routing-Layern, um die beste Leistung zu erzielen. Frässchichten können sowohl auf Innen- als auch auf Außenschichten liegen. Außerdem, in PCB-Schichten stapeln sich gegen die Welt, Hersteller nennen sie die oberste oder unterste Schicht. Sie müssen Ihrem Hersteller beim Erstellen von Leiterplatten Routing-Layer bereitstellen.

  1. Groundplanes und Powerplanes

Dies sind beides massive Kupferschichten, die auf ein festes Potenzial kurzgeschlossen sind. In einfachen Worten, Sie müssen Groundplanes mit GND und Powerplanes mit einer Ihrer Bordspannungen verbinden. Ebenso Routing-Layer, diese Schichten können als Innen- oder Außenschichten von PCB liegen.

Beide Schichten sind sehr vorteilhaft für die Stromverteilung. Außerdem, Diese sind praktisch für den Boden über alle Ihre Komponenten. Zusätzlich, diese können die Leistung der Schaltung unter bestimmten Bedingungen steigern. Sie müssen alle Dateien bereitstellen, die alle Ebenen in Ihrem Design beschreiben, während Sie Ihre benutzerdefinierte Leiterplatte erstellen.

  1. Flugzeuge teilen

Strom- und Masseplatten enthalten mehrere Kupferabschnitte, die mit unterschiedlichen Potenzialen verbunden sind. So können Sie sie leicht ändern. Es ist sehr hilfreich, den Komfort von Flugzeugen zu erhöhen. Zum Beispiel, Ihr Plan kann mehrere Spannungen haben, die +5V an einen Abschnitt und -5V an einen anderen Abschnitt verteilen.

Beim Aufteilen von Ebenen kann es zu Leistungsproblemen kommen. Leistungsprobleme treten am häufigsten in der Masseebene auf. Über alles, Split-Layer sind praktisch, um den Komfort von Flugzeugen zu erhöhen.

  1. Overlay- oder Siebdruckebenen Layer

Overlay- oder Siebdruckebenen sind zusätzliche Ebenen zum Hinzufügen von Text für alle Komponenten auf der Leiterplatte. Sie müssen diese Ebenen sowohl auf der oberen als auch auf der unteren Ebene hinzufügen. Wenn Sie diese Ebene verwenden möchten, Sie müssen separate Ebenen sowohl für die obere als auch für die untere Überlagerung bereitstellen.

Obwohl Leiterplatten auch ohne diese Schichten einwandfrei funktionieren. jedoch, Sie sollten diese Schicht hinzufügen, um die Lesbarkeit bei der Reparatur Ihrer Leiterplatten zu verbessern. Zusätzlich, Sie können Ihren Firmennamen hinzufügen, Designname, Serien- oder Revisionsnummer einer Platine. Sie müssen diese Ebene nicht zu den internen Ebenen hinzufügen, da Sie sie nicht sehen können see!

  1. Lötmaskenschichten

Es ist ein weiterer der gebräuchlichsten Arten von PCB-Schichten. Leiterplatten gibt es in verschiedenen Farben wie Grün und Blau. Die dünne farbige Schutzhülle der Platine auf der Ober- und Unterseite ist also Lötstopplack. Lötstoppmaske spielt eine wichtige Rolle, um Spuren vor Kurzschlüssen zu schützen, wenn sich Schmutz auf Ihrer Platine befindet.

Für die Herstellung von Leiterplattenschichten ist keine Lötstoppmaske erforderlich mandatory. Sie können es je nach Bedarf zu den oberen oder unteren Ebenen hinzufügen. Wenn Sie die Lötstoppmaske auf Ihre Platine auftragen möchten, Sie müssen eine Datei bereitstellen. Die Datei sollte detaillierte Informationen zum Platzieren der Lötstoppmaske enthalten.

  1. Lotpastenschichten

Es ist ein weiterer der gebräuchlichsten PCB-Layer-Board-Typen. Lötpaste ist eine Substanz, die das Löten von SMD-Komponenten auf einer Leiterplatte unterstützt. Grundsätzlich, die Pads in den PCB-Schichten stapeln sich und spezifizieren Lötpaste innerhalb des freiliegenden Kupferbereichs. Wenn Sie die Platine mit SMD-Komponenten bestücken, es hilft dem Lotfluss besser.

Lötpastendateien sind für beide Seiten Ihres Designs obligatorisch, wenn Sie SMD-Komponenten auf diesen Schichten verwenden using.

So optimieren Sie Ihre PCB-Schichten

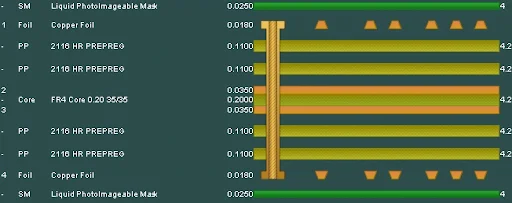

Das Stapeln von PCB-Schichten ist ein zentraler Punkt bei der Diskussion mehrerer PCB-Schichten. Es ist sehr wichtig, die beste Auswahl für Ihren Schichtstapel zu treffen. Hier sind die Top 5 Die besten Tipps zur Optimierung Ihrer PCB-Layer:

Optimieren Sie Ihre Boardgröße

Zuallererst, Entscheiden Sie sich für die Größe der Platine. Es erleichtert Ihnen, andere Eigenschaften von Ihnen zu bestimmen mehrschichtige Leiterplatte. Verschiedene Faktoren, die sehr hilfreich sind, um die optimale Größe von Boards zu bestimmen, sind die Anzahl und Größe der Komponenten. Ein weiterer wichtiger Faktor ist der Ort, an dem Sie Ihr Board einsetzen möchten.

Optimieren Sie Ihr Layer-Design

Sie sollten die Anzahl der Lagen für Ihre Leiterplatten optimieren. Alles was Sie brauchen, um die Pindichte für Ihre Leiterplatten zu berechnen. Sie sollten auch die Impedanzanforderungen für Ihre Boards berücksichtigen.

Optimieren Sie Ihre Via-Auswahl

Um dein Board zu optimieren, Sie müssen geeignete Via-Typen auswählen. Wie blind, Vergrabene und Durchgangslöcher, usw. Daher ist es sehr hilfreich, die Komplexität der Platine zu kontrollieren. Außerdem, über die Auswahl kann sich auch auf Ihre Leiterplattendicke auswirken.

Optimieren Sie Ihre Materialauswahl

Sie müssen Schicht für Schicht die besten Materialien auswählen. Signalschichten in PCB-Schichten müssen symmetrisch sein und eine gute Signalintegrität unterstützen.

Optimieren Sie die Herstellung Ihrer Boards

Der wichtigste Punkt ist, den besten Hersteller für Ihre Leiterplatten zu wählen, wie MOKO-Technologie. Bei Schichtoptimierungen wie Lötstopplacken zählt alles, Bohrlochgrößen, und Trace-Parameter. Sie sollten sich also für ein Expertenteam von Herstellern entscheiden. Und MOKO-Technologie ist die beste Option!
