Für Neueinsteiger Elektronikdesign und Herstellung, der Begriff “Nur Leiterplatte” mag verwirrend oder vage klingen. In diesem Anfängerleitfaden, Wir werden den Schleier über diese grundlegende Komponente lüften, indem wir klar definieren, was eine unbestückte Leiterplatte ist, Erörterung der wichtigsten Vorteile, die es bietet, und Erkundung der verschiedenen Testmethoden, die zur Validierung dieser leeren Leiterplatten verwendet werden. Beginnen wir also damit, das Geheimnis dieses wichtigen elektronischen Bausteins zu lüften!
Was ist eine nackte Leiterplatte??

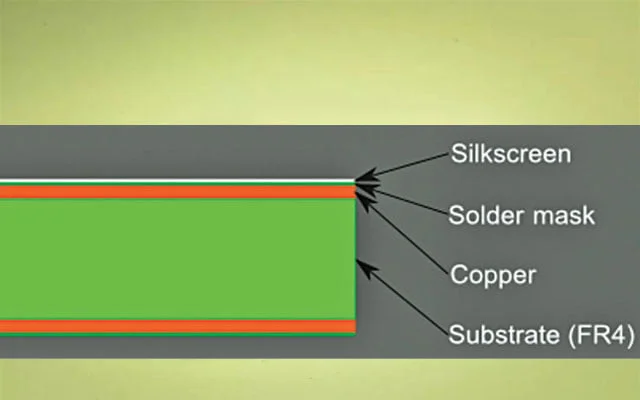

Eine blanke Platine, auch als leere Leiterplatte bekannt, ist eine Platte, die nur das Substrat enthält, eine Metallbeschichtung, und die leitenden Pfade, die die Komponenten verbinden. Im Gegensatz zu einer fertigen Platine, Auf einer blanken Leiterplatte fehlen jegliche installierten Komponenten oder Schaltkreise. Der Vorstand selbst bildet das Kerngerüst, mit auf das Substrat geätzten oder aufgedruckten Leiterbahnen. Ingenieure und Hersteller verlassen sich beim Zusammenbau einer voll funktionsfähigen Leiterplatte auf eine unbestückte Leiterplatte. Eine unbestückte Leiterplatte ist die Grundlage einer vollständig bestückten Leiterplatte, Bereitstellung der notwendigen Struktur, bevor elektronische Komponenten hinzugefügt werden.
Materialien, die für die Herstellung nackter Leiterplatten verwendet werden
Bei der Herstellung unbestückter Leiterplatten werden mehrere wichtige Materialien verwendet. Zu den Kernoptionen gehören::
- Polytetrafluorethylen (PTFE)
Wird oft unter dem Markennamen Teflon bezeichnet, Aufgrund seiner mechanischen Festigkeit wird PTFE in der Fertigung geschätzt, thermische Belastbarkeit, und Antihafteigenschaften. Dieser Kunststoff hält hohen Temperaturen und Witterungseinflüssen stand, ohne seine Struktur oder Haftung zu verlieren.
- Flammhemmender Typ 4 (FR-4)
Dieses glasfaserverstärkte Epoxidlaminat bietet Flammwidrigkeit sowie elektrische und thermische Isolierung. Die Glasfaser erhöht die Steifigkeit, während das Epoxidharz eine glatte Oberfläche zum Ätzen von Kupferspuren bietet. Das “4” Die Bezeichnung gibt die spezifische Harzformulierung an.
- Metalle
Kupfer erweist sich als das am häufigsten verwendete Metall für die Leitfähigkeit PCB-Spuren und Pads. Dieses kostengünstige Material weist außerdem eine hervorragende Leitfähigkeit und Duktilität zum Ätzen von Präzisionspfaden auf. Andere Metalle wie Aluminium oder Eisen können als Substratträger oder Versteifungsschichten verwendet werden.
Weiterführende Literatur- Muss gelesen werden: PCB Material Guide
Vor- und Nachteile von blanken Leiterplatten
Vorteile
Frühzeitige Erkennung von Konstruktionsfehlern – Denn auf einer unbestückten Leiterplatte fehlen jegliche Komponenten oder Schaltkreise, das Platinenlayout, Trace-Routing, und die physische Struktur kann gründlich inspiziert und getestet werden. Ingenieure können potenzielle Probleme mit der Platine selbst erkennen, bevor sie mit der vollständigen Montage fortfahren. Zum Beispiel, Sie können Übersprechprobleme erkennen, Impedanzfehlanpassungen, oder Fehler in Leiterplatten-Leiterbahnverbindungen. Das frühzeitige Erkennen und Beheben dieser Art von Problemen vermeidet später kostspielige Nacharbeiten.
Kosteneinsparung – Wenn Fehler im Platinendesign frühzeitig anhand eines nackten PCB-Prototyps erkannt werden, Leiterplattenkomponenten müssen nicht auf defekte Platinen aufgelötet werden. Der Material- und Arbeitsaufwand für die Bestückung einer vollständigen Leiterplatte ist hoch. Durch das Erkennen von Fehlern, während die Platine leer ist, wird vermieden, dass Geld für den Zusammenbau bekanntermaßen fehlerhafter Platinen verschwendet wird. Die Kosten für die Überarbeitung oder Verschrottung bestückter Leiterplatten sind weitaus höher als für die Reparatur einer unbestückten Platine.
Zeitersparnis – Das Testen und Debuggen einer bestückten Leiterplatte dauert viel länger als das Überprüfen von Leiterbahnen auf einer unbestückten Platine. Der Zusammenbau von Komponenten verlängert auch die Produktionszeit im Vergleich zur Bewertung einer leeren Leiterplatte. Das frühzeitige Erkennen physischer Leiterplattenfehler verhindert daher erhebliche Verzögerungen bei der Beschaffung einer funktionsfähigen Leiterplatte. Montage und Tests verlaufen reibungsloser, wenn Probleme im Voraus mit der unbestückten Platine gelöst werden.
Optimierte Produktion – Sobald das Design der nackten Leiterplatte validiert ist, Der Montageprozess kann reibungslos und ohne Verzögerungen ablaufen. Die Herstellung vollständig bestückter Platinen wird optimiert, wenn Probleme in der Prototyping-Phase auf einer unbestückten Platine behoben werden. Dadurch wird der vollständige Produktionshochlauf schneller und effizienter.
Nachteile
Immer noch anfällig für einige Fehler – Obwohl es einfacher zu überprüfen ist, Blanke Leiterplatten können immer noch kleine physische Mängel aufweisen. Dazu gehört auch überätztes Kupfer, Löcher wurden leicht vom Ziel entfernt gebohrt, Stellen mit unzureichender Lötmaske, und andere Mängel. Um alle potenziellen Fehler zu erkennen, sind gründliche Untersuchungen und Tests erforderlich.
Begrenzte Testmöglichkeiten – Ohne gelötete Komponenten und Schaltkreise kann die elektrische Funktionalität nicht vollständig validiert werden. Mit einer unbestückten Platine können nur das physische Layout und die Anschlüsse getestet werden. Der vollständige Betrieb erfordert den Zusammenbau einer bestückten Platine.
Zusätzliche Anfangsphase – Die Erstellung nackter PCB-Prototypen ist im Vergleich zum direkten Zusammenbau der endgültigen Platinen ein zusätzlicher Vorschritt. Diese Front-End-Phase erfordert zusätzliche Ressourcen, Zeit, und Kosten für die ersten unbestückten Platinen. jedoch, Durch diese Investition werden deutlich höhere Kosten für die spätere Montage defekter Platinen vermieden.
Wofür werden blanke Leiterplatten verwendet??
Unbestückte Leiterplatten bilden die Grundlage für den Zusammenbau einer Vielzahl elektronischer Geräte und Systeme. Von Verbrauchergeräten bis hin zu Industriegeräten, Nackte Leiterplatten sind wesentliche Komponenten, die das Prototyping ermöglichen, testen, und Produktion.
Mit diesen leeren Leinwandtafeln können Ingenieure Leiterplattendesigns konfigurieren und optimieren, bevor sie teure elektronische Komponenten anbringen. Unbestückte Leiterplatten bieten mechanischen Halt, leitfähige Spuren, und Verbindungspunkte zur Montage aller anderen Teile.
Die Verwendung unbestückter Leiterplatten für frühe Prototypenerstellung und Tests hilft dabei, potenzielle Probleme beim Leiterplattenlayout und bei der Herstellung zu erkennen. Das Erkennen von Fehlern in diesem Vorstadium verhindert spätere Probleme, sobald vollständig bestückte Platinen hergestellt sind. Die Möglichkeit, Designs im Vorfeld zu validieren, macht unbestückte Platinen für die Rationalisierung von Entwicklungs- und Produktionsabläufen von unschätzbarem Wert.
Anwendungen, die blanke Leiterplatten verwenden, erstrecken sich über Verbrauchergeräte, Automobilsysteme, Luft- und Raumfahrttechnologien, Telekommunikationsinfrastruktur, medizinische Ausrüstung, grüne Energieprodukte, wissenschaftliche Instrumentierung, und mehr. Jede Elektronik, die kundenspezifische Leiterplatten benötigt, ist auf blanke Leiterplatten als Ausgangspunkt für Montage und Fertigung angewiesen.
Prüfung blanker Leiterplatten
Die Untersuchung einer unbestückten Leiterplatte ermöglicht die Validierung der beabsichtigten elektrischen Leistung der Platine vor der Komponentenmontage. Dieser vorläufige Bare-Board-Test konzentriert sich auf die Bewertung der Kontinuität und Isolation über die verfolgten Verbindungen hinweg.
Durch die Durchgangsprüfung wird überprüft, ob die Kupferleiterbahnen vollständige Schaltkreise ohne Lücken bilden, die den Stromfluss behindern würden. inzwischen, Bei der Isolationsprüfung wird der Widerstand zwischen verschiedenen Leitern gemessen, um Kurzschlüsse zwischen Stromkreisen zu verhindern. Zusammen, Diese Tests bestätigen, dass die physische Platine dem Design entspricht und eine ordnungsgemäße Funktionalität gewährleistet.
Arten der Prüfung blanker Leiterplatten
Angepinnte Vorrichtung – Bei dieser Technik werden mehrere federbelastete Stifte verwendet, um alle leitenden Punkte auf der Platine gleichzeitig zu testen. Bei kundenspezifischen Vorrichtungen wird Druck ausgeübt, sodass die Stifte mit der Ober- und Unterseite verbunden werden. Das gleichzeitige Testen Tausender Knoten ermöglicht eine effiziente und schnelle Validierung.
Fliegende Sonde – Roboterarme mit spitzen Sonden bewegen sich über die Leiterplatte, um Verbindungen gemäß programmierten Anweisungen zu validieren. Obwohl langsamer als ein Gerät, Flying Probes bieten flexible Tests für Prototypen und kleine Stückzahlen.
Weiterführende Literatur: PCB-Flying-Probe-Test: Was ist es? Wie es funktioniert?
Automatisierte optische Inspektion – Kameras fotografieren die leere Platine und vergleichen sie mithilfe einer Bildverarbeitungssoftware mit Schaltplänen. Unstimmigkeiten können markiert werden, damit Techniker sie visuell prüfen können. Bietet schnelles Feedback, erfordert aber dennoch elektrische Tests.
Burn-in-Test – Der Betrieb der unbestückten Platine über einen längeren Zeitraum unter hohen Temperaturen und Spannungen belastet die Komponenten und deckt latente Defekte auf. Diese intensive Testmethode kann Platinen zerstören, erkennt Fehler jedoch vor der Produktfreigabe.
Röntgenbildgebung – Röntgenscans identifizieren Probleme wie schlechte Lötstellen oder Zylinderrisse, die möglicherweise im Inneren verborgen sind. jedoch, Röntgenstrahlen ergänzen lediglich die elektrische und Leistungsvalidierung.
Abschließende Gedanken
Abschließend, Unbestückte Leiterplatten bilden den entscheidenden Ausgangspunkt für Elektronikdesign und -fertigung in unzähligen Anwendungen. Ob für frühes Prototyping verwendet, Designüberprüfung, oder Herstellungsabläufe zu etablieren, Die leere Leiterplatte bildet das Rückgrat jedes kundenspezifischen elektronischen Systems. Indem wir verstehen, was eine unbestückte Platine ausmacht, wie es Tests und Flexibilität ermöglicht, und die Methoden zur Qualitätsvalidierung, Die grundlegende Rolle unbestückter Leiterplatten wird deutlich. Der Herstellungsprozess ist zwar komplex, Durch die Partnerschaft mit einem erfahrenen Leiterplattenunternehmen können Sie diese Vorteile einfacher nutzen. Für fast 20 Jahre, MOKO Technology hat zuverlässig geliefert, hochwertige Leiterplattenlösungen von unbestückten Platinen bis hin zu vollständige PCBA-Montage. Unser Fachwissen produziert optimierte unbestückte Leiterplatten, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Ganz gleich, ob Sie einfache Blankoplatinen oder komplexe Multilayer-Designs benötigen, MOKO verfügt über die erforderlichen Fähigkeiten. Kontakt uns heute um sofort ein Angebot zu erhalten!
