PCB-Funktionstests: Ein umfassender Leitfaden

Leiterplatten sind integraler Bestandteil der meisten elektronischen Geräte. Sie ermöglichen die Verbindung elektronischer Komponenten über leitende Kupferbahnen, die auf die Platinen laminiert sind. Nachdem eine Leiterplatte hergestellt wurde, Es muss strengen Funktionstests unterzogen werden, um das Design zu validieren, Fertigungsqualität, und stellen Sie sicher, dass alle Komponenten vorhanden sind, Spuren, und Funktionen funktionieren wie vorgesehen, bevor sie in Endprodukte eingebaut werden. PCB-Funktionstests dienen als entscheidender letzter Schritt zwischen der Herstellung und Markteinführung dieser wesentlichen Bausteine ​​moderner Elektronik. Lesen Sie weiter, um mehr darüber zu erfahren, was PCB-Funktionstests beinhalten, seine Wichtigkeit, und der Gesamtprozess.

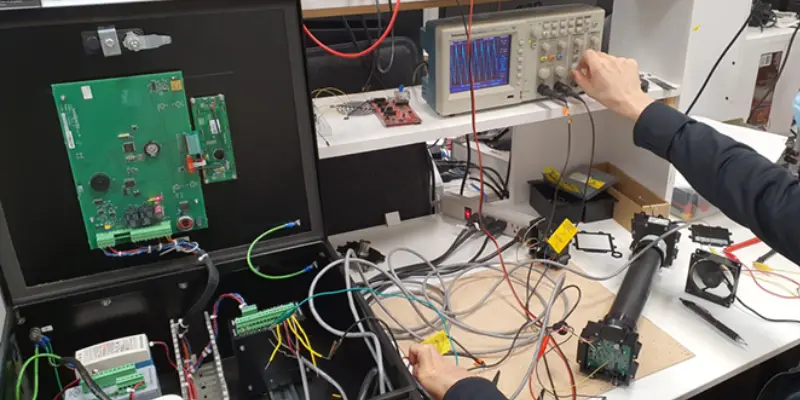

Was ist PCB-Funktionstest und warum ist er wichtig?

PCB-Funktionsprüfung, wird auch als Funktionstest von Schaltkreisen bezeichnet (FKT), untersucht bestückte Leiterplatten, um die Schaltung zu bestätigen, Komponenten, Eingänge und Ausgänge, Programmierung, und alle Funktionen entsprechen den Spezifikationen. Während der Funktionsprüfung, Die endgültigen elektrischen Bedingungen der Leiterplatte werden simuliert, Untersuchung und Bestätigung des Verhaltens und der Funktionalität verschiedener Komponenten innerhalb ihrer vorgesehenen Betriebsumgebung.

Die Durchführung umfassender Funktionsschaltkreistests auf jeder Leiterplatte ist von entscheidender Bedeutung, um etwaige Herstellungs- oder Designfehler zu erkennen, bevor die Leiterplatte zur Endmontage übergeht. Fehlerhafte Leiterplatten, die den Tests entgehen und in fertige Produkte gelangen, können zu Ausfällen im Feld führen, erinnert sich, und erhebliche Kosten und Reputationsschäden für den Hersteller. Strenge Funktionstests bewahren Hersteller vor diesen negativen Auswirkungen, indem sie fehlerhafte Platinen aussortieren.

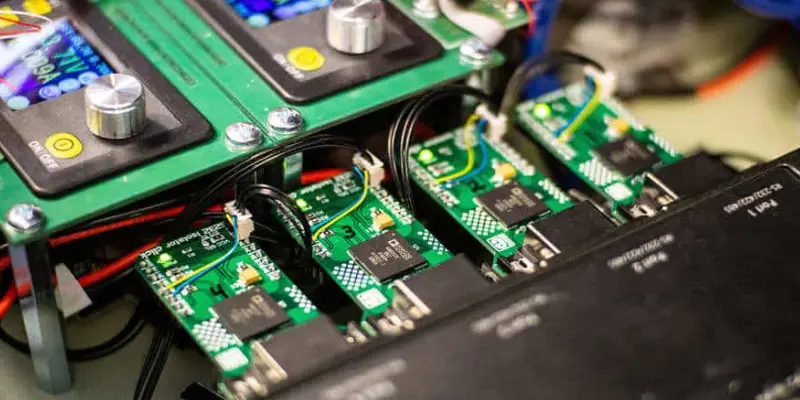

Probleme, die durch einen Funktionsschaltkreistest identifiziert werden können

• Probleme mit der Stromversorgung: Funktionsuntersuchungen können Probleme mit der Stromstabilität während des PCB-Betriebs aufdecken. Schwankungen, Stromausfälle oder anormale Stromentnahmen deuten auf Fehler in der Stromregelung oder -lieferung hin.
• Signalverzerrung: FCT-Testverfahren können Verzerrungen erkennen, Probleme mit Rauschen oder Datenbeschädigung bei Signalen. Dies weist auf Integritätsprobleme bei hohen Frequenzen hin.
• Ungenaue Spannung: Falsche Ausgänge oder Spannungen können darauf zurückzuführen sein, dass sie fehlen, defekte oder falsch eingebaute Komponenten. Durch eine gründliche Funktionsvalidierung können diese Mängel identifiziert werden.
• Kontinuitäts- und Isolationsprobleme:Durch Prüfungen der elektrischen Kontinuität und Isolierung werden ordnungsgemäße Verbindungen zwischen den Leiterbahnen und das Fehlen von Kurzschlüssen bestätigt.
• Impedanzfehlanpassung:PCB-Funktionstests stellen sicher, dass die gemessene Impedanz der Leiterbahnen mit den Designwerten übereinstimmt. Dies ist wichtig, um eine Signalverschlechterung zu verhindern und die Signalintegrität im gesamten Schaltkreis aufrechtzuerhalten.

Weiterführende Literatur: So erreichen Sie die gewünschte PCB-Impedanzkontrolle?

• Robustheit und Haltbarkeit: Der Funktionstest der Schaltkreise umfasst das Unterziehen der Leiterplatte einem Temperaturwechsel, Vibration, und Schocktests zur Validierung seiner Widerstandsfähigkeit und Haltbarkeit. Dadurch wird sichergestellt, dass die Leiterplatte wechselnden Umgebungsbedingungen standhält, ohne dass die Leistung beeinträchtigt wird.

Vorteile des Funktionsschaltkreistests

Die Durchführung gründlicher Funktionstests an Leiterplatten bietet Herstellern zahlreiche wesentliche Vorteile:

• Simulierte Testumgebungen ermöglichen es Herstellern, die Funktionalität der meisten Platinen vor dem Versand effizient und zu geringeren Kosten als bei physischen Setups zu validieren.
• Strenge Tests führen zu höherer Zuverlässigkeit – Leiterplatten, die die Funktionsvalidierung bestehen, sind im Endprodukt qualitativ hochwertiger und langlebiger, Steigerung der Kundenzufriedenheit.
• PCB-Funktionstests bieten die erforderliche Verifizierung zur Einhaltung der Qualitäts- und Sicherheitsvorschriften für die Elektronikfertigung.
• Wenn Mängel festgestellt werden, Die Ursachenanalyse ermöglicht iterative Design- und Prozessverbesserungen für zukünftige Produktionsläufe, Steigerung der Erträge und Reduzierung der Kosten.
• Der virtuelle FCT-Test ermöglicht eine effiziente Validierung von 50-100% der Bretter vor dem Versand.
• Erfahrene Testprofis können Funktionstests einsetzen, um die Produktivität zu maximieren und den Testaufwand der Kunden zu minimieren. In Kombination mit In-Circuit-Tests, Eine umfassende Funktionsvalidierung stellt sicher, dass die ausgelieferten Platinen fehlerfrei sind.

Der Prozess der PCB-Funktionsprüfung

PCB-Funktionstests umfassen mehrere wichtige Schritte zur methodischen Validierung des Designs und der Leistung einer Platine:

1. Testplan entwickeln: Ingenieure erstellen einen Testplan, in dem alle Spezifikationen detailliert aufgeführt sind, Parameter, Funktionen, Komponenten, und Kriterien, die überprüft werden müssen.
2. DesignTestvorrichtungen und Programme: Benutzerdefinierte Vorrichtungen und Testsoftware sind so konzipiert, dass sie mit dem Board interagieren und Eingaben zur Übungsfunktion anregen.
3. PCBs prüfen: Vor dem Test werden die Platten visuell auf Mängel überprüft.
4. In Prüfvorrichtung einbauen: Die Leiterplatte wird in der Prüfvorrichtung befestigt und die Sonden werden an den Ein-/Ausgängen befestigt.
5. Testverfahren durchführen: Ingenieure führen die im Plan definierten Testverfahren/-codes durch, Sondierungssignale und Überwachungsfunktionen.
6. Ergebnisse protokollieren: Alle Testdaten, Signale, Metriken, und Pass/Fail-Kriterien werden zur Analyse protokolliert.
7. Analysieren und wiederholen: Fehler werden analysiert, um die Grundursache zu ermitteln. Anschließend werden Leiterplatten nachbearbeitet oder entsorgt. Der Test wird wiederholt, bis alle Boards bestanden haben.
8. Berichte erstellen: Zur Zusammenfassung der Tests werden Berichte erstellt, Misserfolge, Korrekturmaßnahmen, und Endergebnisse/Metriken für jede Produktionscharge.
9. Für die ordnungsgemäße Durchführung von PCB-Tests sind spezielle technische Fachkenntnisse und Ressourcen für Funktionstests erforderlich. Viele Hersteller arbeiten mit spezialisierten Prüfdiensten zusammen, um diese wichtige Qualitätsfunktion zu erfüllen.

Grundlegende Techniken für PCB-Funktionstests

Die systematische Validierung der PCB-Leistung und -Zuverlässigkeit wird durch gründliche PCB-Funktionstests erreicht. Im Folgenden sind wesentliche Methoden zur Durchführung von Funktionstests aufgeführt:

1. Testablaufplanung

Ein detaillierter Testplan, der alle Komponenten und Validierungsmethoden katalogisiert, gewährleistet umfassende Tests. Zum Beispiel, Überprüfung der Widerstandswerte mit einem Multimeter, Testen der Sensorfunktionalität durch Überwachung elektrischer Ausgänge, Messung der Kondensatorleistung.

2. Spannungsprüfung

Mit einem Voltmeter, Techniker validieren die Spannungspegel an allen Schaltungsknoten gründlich, um sicherzustellen, dass die Stromverteilung ordnungsgemäß und dem Design entspricht. Bei der ersten Einschaltbeurteilung wird auch der ordnungsgemäße Start überprüft.

3. Belastungstest

Durch die Anwendung simulierter realer Belastungen werden Konstruktionsgrenzen und potenzielle Schwachstellen deutlich. Unterschiedliche Bedingungen wie Temperatur, aktuelle Niveaus, Taktraten stellen Leistungsgrenzen dar.

4. Qualitätskontrolltests

Umfangreiche QC-Tests reduzieren das Risiko und bieten zusätzliche Sicherheit. Abschließende Funktionsprüfungen bestätigen die Konformität mit allen Produktspezifikationen und Industriestandards vor der Veröffentlichung. Zu den gängigen Validierungen gehören: automatisierte optische Inspektion, Überprüfung von Designregeln, die Prüfung der Einhaltung gesetzlicher Vorschriften.

PCB-Testdienste bei MOKO Technology

Und MOKO, Wir verstehen die entscheidende Bedeutung eines umfassenden FCT-Tests zur Validierung des gesamten Betriebs und der Leistung von Leiterplatten. Unsere strengen Funktionstestverfahren untersuchen gründlich jeden Funktionsaspekt Ihrer Platinen, um selbst den kleinsten Defekt zu erkennen, bevor sie unser Werk verlassen. Wir nutzen modernste Testtechniken und proprietäre Testsuiten, die auf Ihre spezifischen Designanforderungen zugeschnitten sind

Durch die Partnerschaft mit MOKO für PCB-Tests, Hersteller profitieren von unserer Expertise, Kapazität, und Qualitätsprozesse für einen robusten Versand, Defektfreie Leiterplatten. Kontaktiere uns heute um mehr über unsere PCB-Testdienstleistungen zu erfahren.
